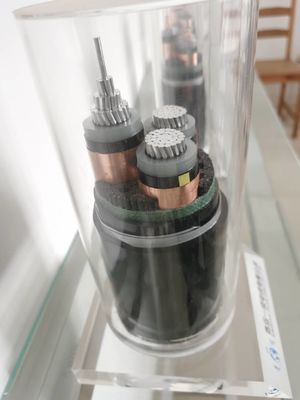

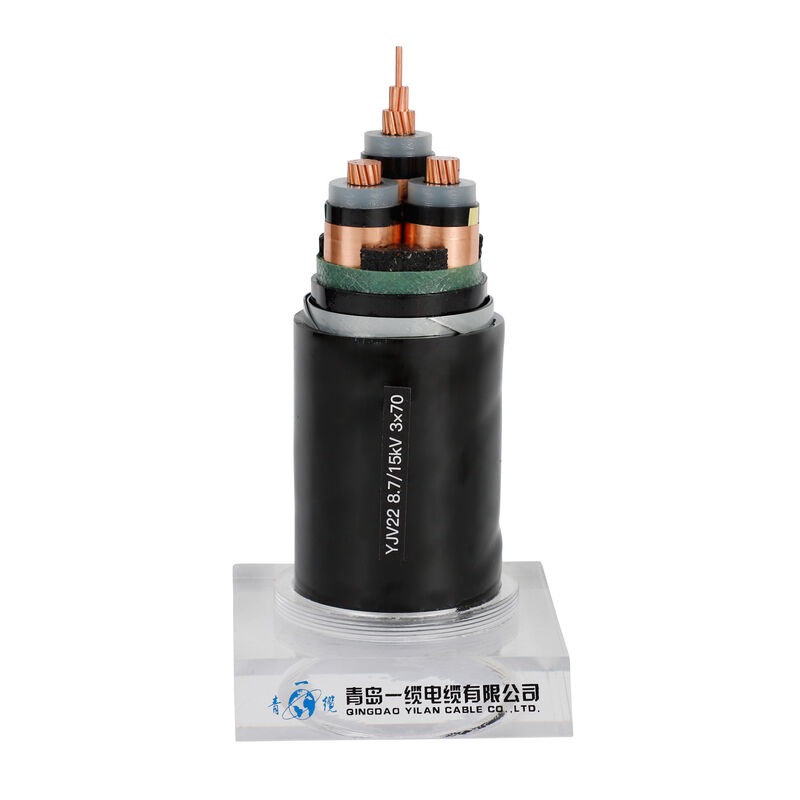

Подземный Pvc изолированный Xlpe обшил ядр 3×4mm2 кабеля 3
Xlpe изолировало Pvc обшило кабель использовано главным образом для накладных расходов и линии распределения, или поставить воздушное обслуживание 120/220V для обслуживания tem на строительных площадках, как падение обслуживания (опора линии электропередач к входу обслуживания) как вторичный кабель (поляк к поляку), или уличное освещение.
Физические и электрические характеристики
No.cores x | Изоляция | Оболочка | Наружное Ø | вес | Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | |
взаимн sec. | толщина | толщина | приблизительно. | приблизительно. | |||
Номинальный | |||||||
Участок | Нейтральный | значение | |||||
mm ² | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Тип проводника
В настоящее время, медный (Cu) и алюминиевый (Al) главные материалы для проводников XLPE.
(1) медный (Cu)
Проводник меди (Cu) выдвигал электрические характеристики, processability и экономические преимущества. Поэтому, они использованы в большинств подземных проводниковых материалах. Стоимость замечая что очищенности электрической меди нужно достигнуть 99.96%~99.86%.
(2) алюминиевый (Al)
В виду того что алюминий около 1/3 более слегка чем медное, легче отрегулировать. Своя проводимость около 2/3 из меди, но более экономическо. Должен к этим характеристикам, Al наиболее широко используемый материал после меди.
Преимущества XLPE
Пластиковые материалы изоляции имеют преимущества превосходных свойств изоляции, легкой проводки, соединения и обслуживания, поэтому они широко использованы в предварительных странах. Должный к развитию технологии образования поперечных связей, изолированных кабелей XLPE смогите быть приложено к более высоким напряжениям тока. Недавно, кабели XLPE совершенно заменяли кабелей. Преимущества XLPE свои облегченные, термальные характеристики, низкие связывая проволокой цены и низкие материальные цены.
