0.6/1KV 4 ядр CU/XLPE/PVC 0.6/1kV IEC60502-1 для подземного применения
Применение:
Силовые кабели: использованный в электростанциях, промышленный и switchgear, и городских сетях электропитания внутри помещения, кабельных каналах, на открытом воздухе и зарытые в землю кабели.

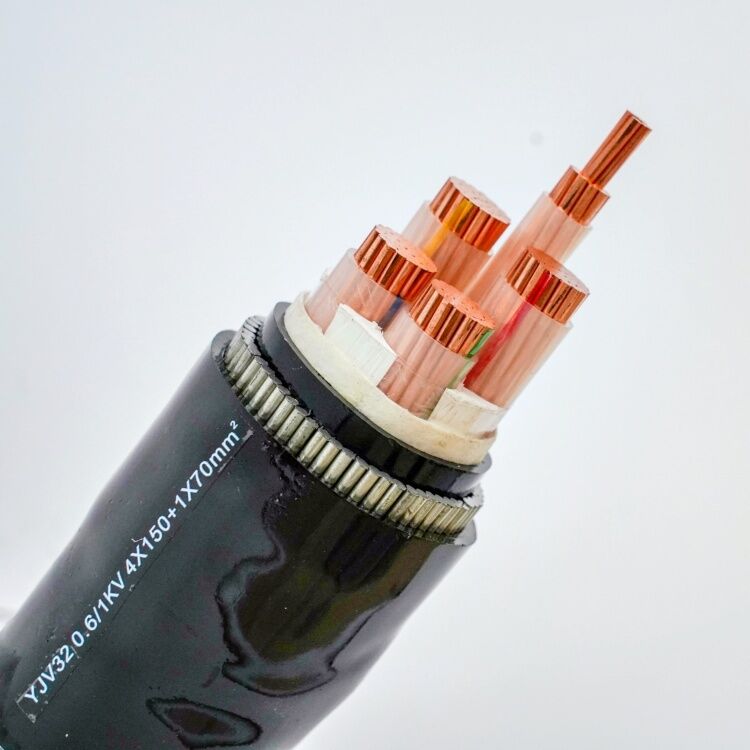

Положенный вверх:
1) Проводник: Провод меди типа 2 или алюминиевых, который сели на мель
2) Изоляция: XLPE
3) Панцырь: стальной провод или стальной пояс
4) Оболочка: PVC или PE
Стандарт:
Проводники изолированных кабелей IEC 60228
Класс изоляции IEC 60502-1 1 kV (Um = 1.2kV) к 30kV (Um = 36kV) с прессованными силовыми кабелями изоляции и аксессуар-частью 1: Расклассифицированное напряжение тока 1 kV (Um = 1.2kV) кабеля 3 kV (Um = 3.6kV).
Физические и электрические характеристики
No.cores x | Изоляция | Оболочка | Наружное Ø | вес | Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | |
взаимн sec. | толщина | толщина | приблизительно. | приблизительно. | |||
Номинальный | |||||||
Участок | Нейтральный | значение | |||||
mm ² | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
