Напряжение тока подземного armored силового кабеля 1~35KV среднее
Изолированный кабель XLPE:
силовой кабель 1-35Kv вид изолированного кабеля XLPE, соответствующий для среднего напряжения тока к высокому напряжению; он состоит из провода сели на мель компактом, который алюминиевого или, который сели на мель медной проволоки как обнаженный проводник, с изоляцией XLPE и металлом защищая слой, оболочку PVC или оболочку PE крышка для предотвращения корозии.
Физические и электрические характеристики
No.cores x | Изоляция | Оболочка | Наружное Ø | вес | Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | |
взаимн sec. | толщина | толщина | приблизительно. | приблизительно. | |||
Номинальный | |||||||
Участок | Нейтральный | значение | |||||
mm ² | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |

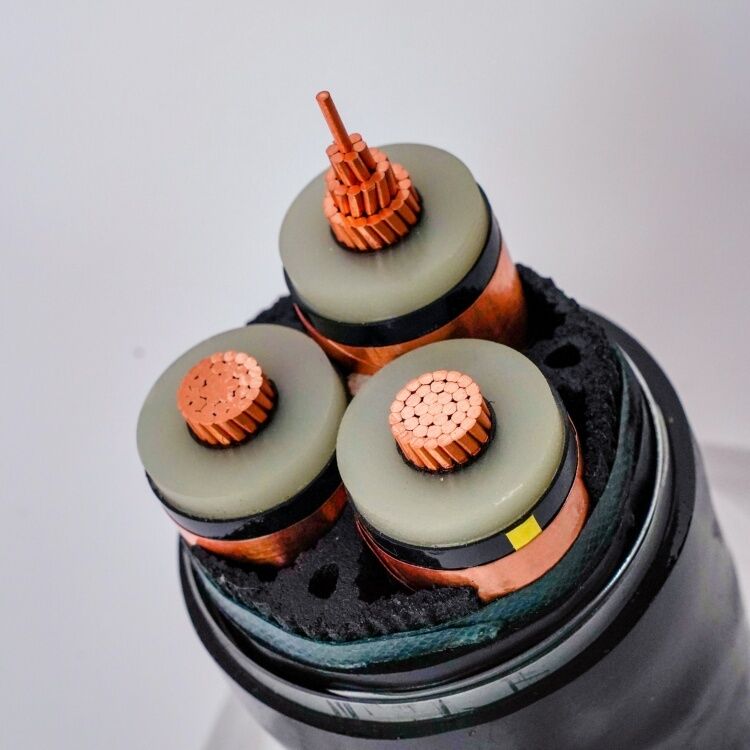

Структура силового кабеля 1KV 33KV XLPE
Проводник: Общий обожженный, который сели на мель компактированный проводник меди круга или алюминиевых круглый в соответствии с IEC60228 уровнем 2
Защищать проводника: прессованная semiconducting смесь
Изоляция: Температура XLPE (взаимн соединенного полиэтилена) расклассифицированная 90°C
Защищать изоляции: прессованная semiconducting смесь
Ячеистая сеть: Концентрические слои медных ленты или медной проволоки
Цвет логотипа провода с сердечником: красная, желтая, и голубая лента должна быть наклеена между изолируя защищая слоем и металлом защищая слой (вышеуказанные логотипы можно изменить как необходимы);
Собрание: Штабелируйте 3 защищаемые провода с сердечником совместно, при необходимости, заполните с не-водоемкими материалами совместимыми с изолируя материалами, и предусматрива со слоем оболочки PVC
Внутренняя оболочка: Слой штранг-прессования PVC ST2 или PE, низкий дым и галоид свободно
Armouring: силовой кабель 3-ядра с двойными проводами гальванизированной стальной ленты или гальванизированного стального провода, двойных проводов одиночного силового кабеля с алюминиевой фольгой или алюминиевого провода
Наружная оболочка: Тип ST2 PVC, в линии с IEC 60502 или PE, LSZH
Силовой кабель XLPE (взаимн соединенного полиэтилена) имеет превосходное электрическое и физические свойства и самый лучший кабель для линий передачи и распределения. Преимущества этих кабелей простая структура и легковес; в дополнение к превосходные электрическому, термальный, механический и химической устойчивости, они также имеют удобство применения. Его можно также поместить вдоль маршрута без быть ограниченным ровной разницей.
Использованный в передаче энергии и системах распределения 35kV и ниже. Оно может совершенно заменить масл-пропитанные бумаг-изолированные силовые кабели, и может также частично заменить поливиниловые хлорид-изолированные силовые кабели. Оно широко использован в полях силы, конструкции, минирования, металлургии, петрохимических, и связей.
