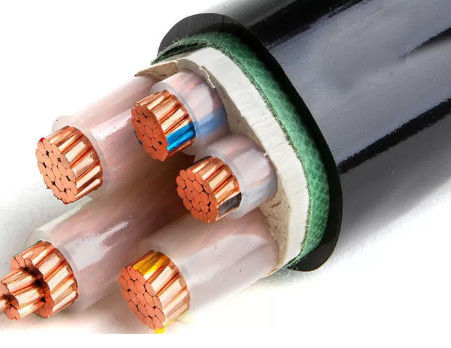

Низшее напряжение ПВК изолированного кабеля ядра СЛПЭ 0.6/1 кВ 3+2 обшило Унармоуред & бронированное
ПРИМЕНЕНИЯ:
Силовые кабели для энергоснабжения установлены в под открытым небом, внутри ОН нелегально, внутри помещения, в кабельные каналы, электростанции, ресидентал соединения и уличное освещение так же, как в сети подписчика, где механические повреждения нет быть предположенным.
КОНСТРУКЦИЯ:
1. ПРОВОДНИК
– Обнаженный медный проводник, класс 2 к ИЭК 60228
2. ИЗОЛЯЦИЯ
– Смесь СЛПЭ
3. ЗАПОЛНИТЕЛЬ
– Заполнитель ПП
4. СОЗДАНИЕ ПРОГРАММЫ-ОБОЛОЧКИ ЛЕНТЫ
В случае бронированных кабелей:
5. ВНУТРЕННЯЯ ОБОЛОЧКА
– Смесь ПВК
6. ПАНЦЫРЬ
– Гальванизированная двойная стальная лента.
7. НАРУЖНАЯ ОБОЛОЧКА:
– Смесь ПВК
Цвет оболочки:
– Чернота
Параметры
Но.корес кс |
Изоляция |
Оболочка |
Наружное Ø |
вес |
Настоящие оценки в воздухе 30℃ |
Настоящие оценки похоронили 20℃ |
|
Участок |
Нейтральный |
||||||
мм ² |
мм |
мм |
мм |
мм |
кг/км |
А |
А |
3×4+2×2.5 |
0,7 |
0,7 |
1,8 |
12,7 |
302 |
37 |
47 |
3×6+2×4 |
0,7 |
0,7 |
1,8 |
13,9 |
404 |
47 |
60 |
3×10+2×6 |
0,7 |
0,7 |
1,8 |
16,1 |
592 |
64 |
81 |
3×16+2×10 |
0,7 |
0,7 |
1,8 |
18,6 |
879 |
85 |
106 |
3×25+2×16 |
0,9 |
0,7 |
1,8 |
22,2 |
1338 |
113 |
137 |
3×35+2×16 |
0,9 |
0,7 |
1,8 |
24,6 |
1650 |
139 |
164 |
3×50+2×25 |
1,0 |
0,9 |
1,8 |
27,7 |
2355 |
173 |
198 |
3×70+2×35 |
1,1 |
0,9 |
1,9 |
31,9 |
3211 |
222 |
246 |
3×95+2×50 |
1,1 |
1,0 |
2,1 |
36,2 |
4353 |
271 |
293 |
3×120+2×70 |
1,2 |
1,1 |
2,2 |
39,9 |
5566 |
318 |
334 |
3×150+2×70 |
1,4 |
1,1 |
2,3 |
45 |
6600 |
370 |
375 |
3×185+2×95 |
1,6 |
1,1 |
2,5 |
49,4 |
8264 |
427 |
422 |
3×240+2×120 |
1,7 |
1,2 |
2,7 |
54,9 |
10501 |
507 |
492 |
3×300+2×150 |
1,8 |
1,4 |
2,9 |
62,9 |
13044 |
599 |
560 |
