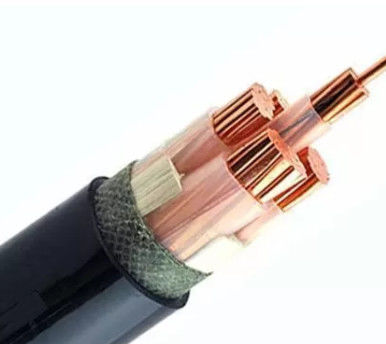

Обшитый ПВК изолированный кабель СЛПЭ с обнаженным медным проводником класса 2
СТАНДАРТЫ
Интернатионал: ИЭК 60502-1
Соотечественник: ГБ/Т 12706.1-2008
КОНСТРУКЦИЯ:
1. ПРОВОДНИК
– Обнаженный медный проводник, класс 2 к ИЭК 60228
2. ИЗОЛЯЦИЯ
– Смесь СЛПЭ
3. ЗАПОЛНИТЕЛЬ
– Заполнитель ПП
лента 4.Враппинг
В случае бронированного кабеля:
5. ВНУТРЕННЯЯ ОБОЛОЧКА
– Смесь ПВК
6. ПАНЦЫРЬ
– Гальванизированная двойная стальная лента.
7. НАРУЖНАЯ ОБОЛОЧКА:
– Смесь ПВК
Цвет оболочки:
– Чернота
ПРИМЕНЕНИЯ:
Силовые кабели для энергоснабжения установлены в под открытым небом, внутри ОН нелегально, внутри помещения, в кабельные каналы, электростанции, ресидентал соединения и уличное освещение так же, как в сети подписчика, где механические повреждения нет быть предположенным.
Параметры
Но.корес кс взаимн сек. |
Изоляция толщина |
Номинальный Оболочка толщина |
Наружное Ø приблизительно. |
вес приблизительно. |
Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | |
Участок | Нейтральный | ||||||
мм ² | мм | мм | мм | мм | кг/км | А | А |
4×4+1×2.5 | 0,7 | 0,7 | 1,8 | 14,2 | 320 | 38 | 48 |
4×6+1×4.0 | 0,7 | 0,7 | 1,8 | 15,6 | 427 | 48 | 60 |
4×10+1×6.0 | 0,7 | 0,7 | 1,8 | 18,1 | 636 | 66 | 81 |
4×16+1×10 | 0,7 | 0,7 | 1,8 | 20,8 | 941 | 88 | 107 |
4×25+1×16 | 0,9 | 0,7 | 1,8 | 24,9 | 1441 | 118 | 137 |
4×35+1×16 | 0,9 | 0,7 | 1,8 | 27,1 | 1853 | 144 | 165 |
4×50+1×25 | 1,0 | 0,9 | 1,9 | 31,6 | 2616 | 177 | 196 |
4×70+1×35 | 1,1 | 0,9 | 2,1 | 36,5 | 3578 | 227 | 244 |
4×95+1×50 | 1,1 | 1,0 | 2,2 | 41,6 | 4843 | 277 | 288 |
4×120+1×70 | 1,2 | 1,1 | 2,4 | 46,3 | 6110 | 325 | 329 |
4×150+1×70 | 1,4 | 1,1 | 2,5 | 51,2 | 7421 | 375 | 369 |
4×185+1×95 | 1,6 | 1,1 | 2,7 | 56,8 | 9191 | 433 | 418 |
4×240+1×120 | 1,7 | 1,2 | 2,9 | 63,2 | 11763 | 518 | 488 |
4×300+1×150 | 1,8 | 1,4 | 3,1 | 70,0 | 14595 | 625 | 555 |
