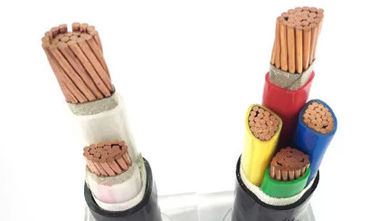

Изолированный кабель ИЭК 60502-1 Унармоуред СЛПЭ с Ку - Дурабле проводника
Применения
Эти кабели использованы для электроснабжения в системе установки низшего напряжения, они соответствующие для установки внутри внутри помещения и оутдоорс, в кабельных каналах, под землей, в станциях силы и переключения, местные распределения энергии, промышленные предприятия, где никакой риск механического повреждения.
Детали
1. Проводники
------------------------------------------------------------------------------------------------------
Проводники будут или класса 1 или класса 2 равнины или металл-покрытой обожженной меди или простого алюминия или алюминиевого сплава, или класса 5 равнины или металл-покрытой меди в соответствии с ИЭК 60228.
2. изоляция
------------------------------------------------------------------------------------------------------
Материал и толщина СЛПЭ будут согласно ИЭК 60502 или БС 5467 расклассифицированному для работы в непрерывном режиме 90°К.
3. собрание/внутреннее заволакивание
------------------------------------------------------------------------------------------------------
Внутренние заволакивания могут быть прессованы или сложены. Для кабелей с круговыми ядрами, кроме того что будут позволены кабели с больше чем 5 ядрами, сложенное внутреннее заволакивание только если межузлия между ядрами существенно заполнены. Соответствующий связыватель позволен перед применением прессованного внутреннего заволакивания. Материал совместим с изолируя материалом, материалы используемые для внутренних заволакиваний и заполнителей будут соответствующие для рабочей температуры кабеля и совместимы с изолируя материалом. Для кабелей галоида свободных, внутренние заволакивание и заполнители также будут свободной кабельной массой галоида.
4. панцырь
------------------------------------------------------------------------------------------------------
Алюминиевый/гальванизировал стальные/стальные провода приложенные спирально над внутренним заволакиванием согласно ИЭК 60502-1, или ленты алюминия двойника/стали и медь/залуживанную медную проволоку можно также изготовить по требованию.
5. наружная оболочка
------------------------------------------------------------------------------------------------------
Наружная оболочка будет прессованного типа СТ1/СТ2 ПВК согласно ИЭК 60502-1, тип СТ3/СТ7 полиэтилена, свободная кабельная масса СТ8 галоида, Полычлоропрене, члоросульфонатед полиэтилен или подобные полимеры, тип СЭ1 также доступны по запросу.
Параметры
| Но.корес кс взаимн сек. |
Изоляция толщина |
Оболочка толщина Номинальный значение |
Наружное Ø приблизительно. |
вес приблизительно. |
Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | максимальное сопротивление ДК на 20℃ |
| мм ² | мм | мм | мм | кг/км | А | А | Ω/км |
| 2×2.5 | 0,7 | 1,8 | 10,6 | 140 | 37 | 54 | 7,41 |
| 2×4.0 | 0,7 | 1,8 | 11,6 | 192 | 47 | 70 | 4,61 |
| 2×6.0 | 0,7 | 1,8 | 12,6 | 245 | 60 | 86 | 3,08 |
| 2×10 | 0,7 | 1,8 | 15,2 | 362 | 84 | 115 | 1,83 |
| 2×16 | 0,7 | 1,8 | 16,6 | 514 | 113 | 149 | 1,15 |
| 2×25 | 0,9 | 1,8 | 19,8 | 734 | 150 | 191 | 0,73 |
| 2×35 | 0,9 | 1,8 | 17,2 | 968 | 185 | 231 | 0,52 |
| 2×50 | 1,0 | 1,8 | 19,4 | 1190 | 226 | 275 | 0,39 |
| 2×70 | 1,1 | 1,9 | 22,0 | 1591 | 287 | 337 | 0,27 |
| 2×95 | 1,1 | 2,0 | 24,6 | 2117 | 354 | 405 | 0,19 |
| 2×120 | 1,2 | 2,1 | 27,4 | 2617 | 431 | 463 | 0,15 |
| 2×150 | 1,4 | 2,2 | 30,2 | 3239 | 494 | 522 | 0,12 |
| 2×185 | 1,6 | 2,3 | 34,0 | 5126 | 592 | 591 | 0,10 |
