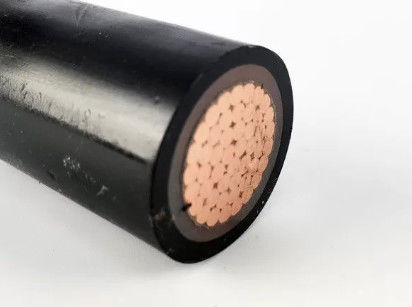

Огнеупорный одиночный изолированный кабель ядра СЛПЭ для промышленного стандарта ИЭК 60502-1
Применения
Эти кабели использованы для электроснабжения в системе установки низшего напряжения, они соответствующие для установки внутри внутри помещения и оутдоорс, в кабельных каналах, под землей, в станциях силы и переключения, местные распределения энергии, промышленные предприятия, где никакой риск механического повреждения.
Детали
1. Проводники
------------------------------------------------------------------------------------------------------
Проводники будут или класса 1 или класса 2 равнины или металл-покрытой обожженной меди или простого алюминия или алюминиевого сплава, или класса 5 равнины или металл-покрытой меди в соответствии с ИЭК 60228.
2. изоляция
------------------------------------------------------------------------------------------------------
Материал и толщина СЛПЭ будут согласно ИЭК 60502 или БС 5467 расклассифицированному для работы в непрерывном режиме 90°К.
3. собрание/внутреннее заволакивание
------------------------------------------------------------------------------------------------------
Внутренние заволакивания могут быть прессованы или сложены. Для кабелей с круговыми ядрами, кроме того что будут позволены кабели с больше чем 5 ядрами, сложенное внутреннее заволакивание только если межузлия между ядрами существенно заполнены. Соответствующий связыватель позволен перед применением прессованного внутреннего заволакивания. Материал совместим с изолируя материалом, материалы используемые для внутренних заволакиваний и заполнителей будут соответствующие для рабочей температуры кабеля и совместимы с изолируя материалом. Для кабелей галоида свободных, внутренние заволакивание и заполнители также будут свободной кабельной массой галоида.
4. панцырь
------------------------------------------------------------------------------------------------------
Алюминиевый/гальванизировал стальные/стальные провода приложенные спирально над внутренним заволакиванием согласно ИЭК 60502-1, или ленты алюминия двойника/стали и медь/залуживанную медную проволоку можно также изготовить по требованию.
5. наружная оболочка
------------------------------------------------------------------------------------------------------
Наружная оболочка будет прессованного типа СТ1/СТ2 ПВК согласно ИЭК 60502-1, тип СТ3/СТ7 полиэтилена, свободная кабельная масса СТ8 галоида, Полычлоропрене, члоросульфонатед полиэтилен или подобные полимеры, тип СЭ1 также доступны по запросу.
Физические и электрические характеристики:
| Но.корес кс взаимн сек. |
Изоляция толщина |
Оболочка толщина Номинальный значение |
Наружное Ø приблизительно. |
вес приблизительно. |
Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | максимальное сопротивление ДК на 20℃ |
| мм ² | мм | мм | мм | кг/км | А | А | Ω/км |
| 1×1.5 | 0,7 | 1,4 | 5,8 | 45 | 32 | 43 | 12,1 |
| 1×2.5 | 0,7 | 1,4 | 6,2 | 57 | 42 | 57 | 7,41 |
| 1×4.0 | 0,7 | 1,4 | 6,7 | 75 | 56 | 74 | 4,61 |
| 1×6.0 | 0,7 | 1,4 | 7,2 | 97 | 70 | 93 | 3,08 |
| 1×10 | 0,7 | 1,4 | 8,2 | 142 | 97 | 127 | 1,83 |
| 1×16 | 0,7 | 1,4 | 9,2 | 205 | 125 | 167 | 1,15 |
| 1×25 | 0,9 | 1,4 | 10,8 | 304 | 165 | 216 | 0,73 |
| 1×35 | 0,9 | 1,4 | 11,8 | 403 | 200 | 261 | 0,52 |
| 1×50 | 1,0 | 1,4 | 13,3 | 555 | 245 | 311 | 0,39 |
| 1×70 | 1,1 | 1,4 | 15,3 | 756 | 305 | 388 | 0,27 |
| 1×95 | 1,1 | 1,5 | 17,1 | 1005 | 375 | 461 | 0,19 |
| 1×120 | 1,2 | 1,5 | 18,7 | 1250 | 435 | 527 | 0,15 |
| 1×150 | 1,4 | 1,6 | 20,9 | 1561 | 500 | 592 | 0,12 |
