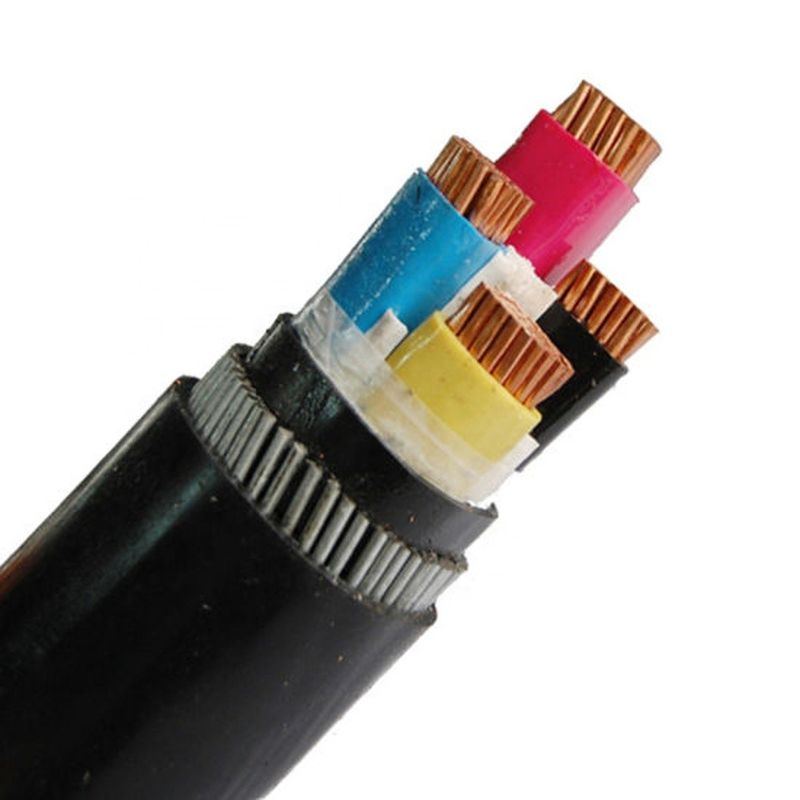

300mm2 XLPE изолировало и PVC обшил силовой кабель
Введение кабеля XLPE:
1. Польза высоковольтного кабеля
Высоковольтные кабели соответствующие для фиксированный класть линий передачи энергии и распределения с AC 50HZ и расклассифицированного напряжения тока 66KV и ниже для передачи энергии.
2. Функция пользы
Максимальная расценк температура проводника кабеля ℃ 90
Во время периода короткого замыкания (самая длинная продолжительность не превышает 5s), максимальная температура проводника кабеля не превысит ℃ 250
Температура окружающей среды кладя кабели не будет ниже чем 0 ℃
Физические и электрические характеристики
No.cores x | Изоляция | Оболочка | Наружное Ø | вес | Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ |
взаимн sec. | толщина | толщина | приблизительно. | приблизительно. |
| Номинальный |
Участок | Нейтральный | значение |
mm ² | mm | mm | mm | mm | kg/km | | |
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
Особенности и пользы XLPE изолировали силовые кабели:
Взаимн соединенный силовой кабель изолированный полиэтиленом имеет характеристики высокой механической прочности, сильного сопротивления нагрузки на окружающую среду, превосходного электрического представления, и сопротивления сильного тока.
Химическое нападение. К тому же, облегченный и простой продукт легок для использования. Этот продукт соответствующий для передачи и систем распределения с расклассифицированным напряжением тока 0.6/1kv.
Оно имеет основные характеристики огнезащитных кабелей. Кабели не легки для того чтобы уловить огонь или продолжить сгореть только внутри некоторый ряд. Соответствующее для электростанций, метро, тоннелей, многоэтажных зданий, и широкомасштабного
Плотные распределенные кабели в промышленных и минируя предприятиях, месторождениях нефти, угольных шахтах и других местах.
Техническое представление шнура питания
1. Оценка максимальной температуры проводника изолированного кабеля PVC 70°C. Когда короткое замыкание происходит (самая длинная продолжительность не превышает 5S), температура проводника не превышает 160°C.
2. Максимальная расценк температура проводника изолированного кабеля XLPE 90℃, короткое замыкание происходит (самая длинная продолжительность не превышает 5S), и температура проводника не превышает 250℃.
3. Когда установка PVC изолировала или обшила кабели, температура окружающей среды не должна быть ниже чем 0℃.
4. Идеальная химическая стойкость, сопротивление к кислотам, алкалиы, масла и органические растворители, и retardants пламени.
Преимущества силовых кабелей.
1. Оно занимает небольшую область. Он обычно похоронен в почве или помещен внутри помещения. Во рвах и тоннелях.
Расстояние изоляции между линиями очень небольшое, никакая башня не использована, меньше земли занята, и никакой земной космос по существу не занят.
2. Высокая надежность. Повлиянный на состоянием погоды и окружающей окружающей средой, представление передачи стабилизировано и надежность высока.
3. Оно обеспечивает более благоприятные условия для развития ультравысокого напряжения тока и большой емкости как низкая температура и сверхпроводящие кабели.
4. Большая распределенная емкость.
5. Меньше рабочей нагрузки обслуживания.
6. Возможность удара током небольшая.
