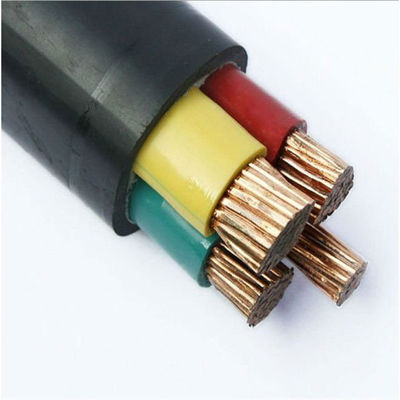

95mm2 Xlpe изолировало Armored изготовитель силового кабеля
Введение изолированного кабеля XLPE:
Силовой кабель: Медный силовой кабель ядра с изоляцией XLPE или PVC, оболочка PVC или PE наружная, лента STA силовой кабель стальная armored или не-armored/кабель
Тип: Yjv22 Yjv23 Yjlv22 Yjlv23
Количество ядров: одиночное ядр, 2 ядра, 3 ядра, 4 ядра, 5 ядров
Ряд продукции: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630mm2
Родственное напряжение тока: 300/300v, 300/500v, 450/750v, 0.6/1kV
Физические и электрические характеристики
|
No.cores x
|
Изоляция
|
Оболочка
|
Наружное Ø
|
вес
|
Настоящие оценки в воздухе 30℃
|
Настоящие оценки похоронили 20℃
|
|
взаимн sec.
|
толщина
|
толщина
|
приблизительно.
|
приблизительно.
|
|
|
Номинальный
|
|
Участок
|
Нейтральный
|
значение
|
|
mm ²
|
mm
|
mm
|
mm
|
mm
|
kg/km
|
|
|
|
3×4+1×2.5
|
0,7
|
0,7
|
1,8
|
12,7
|
277
|
37
|
47
|
|
3×6+1×4
|
0,7
|
0,7
|
1,8
|
13,9
|
363
|
47
|
60
|
|
3×10+1×6
|
0,7
|
0,7
|
1,8
|
16,1
|
527
|
64
|
81
|
|
3×16+1×10
|
0,7
|
0,7
|
1,8
|
18,6
|
766
|
85
|
106
|
|
3×25+1×16
|
0,9
|
0,7
|
1,8
|
22,2
|
1140
|
113
|
137
|
|
3×35+1×16
|
0,9
|
0,7
|
1,8
|
24,6
|
1475
|
139
|
164
|
Применение:
Этот продукт соответствующий для передачи энергии и распределение с AC расклассифицировало напряжение тока 0.6/1kv и работая частоту 50Hz.
Силовые кабели низшего напряжения использованы для передачи энергии и распределения в передаче энергии 1kV и системах распределения. Оно широко использован в полях электричества, минирования, конструкции, металлургии, петрохимических и связи, и совершенно заменяет масл-погруженные бумаг-изолированные силовые кабели.
XLPE изолировало силовые кабели XLPE изолировало силовые кабели имеет больше преимуществ чем бумажные изолированные кабели и изолированные кабели PVC. Взаимн соединенный кабель полиэтилена имеет высокую электрическую прочность, механическую прочность, высокую устойчивость к старению, сопротивление химической коррозии, нагрузку на окружающую среду, простую структуру, удобную пользу, и может быть использован в условиях высоких температур в течение длительного времени. Его можно поместить без предела падения.
Преимущества кабеля XLPE: Кабель XLPE имеет более высокую долгосрочную работая температуру и более большое расклассифицированное течение, и под такой же окружающей средой, размер (нормальное поперечное сечение) кабеля XLPE может быть 1 или 2 более небольшими чем это из кабеля PVC. Эти не только улучшить качество и представление продукта, но также уменьшить цену производства кабеля. Бронированный кабель
Стальной бронированный кабель ленты может увеличить механические свойства кабеля, и кабель может выдержать внешнее механическое давление.
Стальной панцырь пояса/стальной панцырь фольги, панцырь стального провода/стальной провод armor/SWA. Стальная модель бронированного кабеля ленты: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Функция пользы:
1. Долгосрочная позволяемая работая температура проводника кабеля не превышает 70℃
2. Когда короткое замыкание происходит (самая длинная продолжительность не превышает 5 секунд), максимальная температура проводника кабеля не превышает 160°C.
3. Когда кабель положен, температура окружающей среды не должна быть ниже чем 0℃. Когда температура ниже чем 0℃, подогрейте его сперва.
4. Минимальный радиус загиба кабеля мульти-ядра не-бронированного должен не быть не чем 12 раз диаметр кабеля наружный, и минимальный радиус загиба кабеля мульти-ядра бронированного должен быть не более небольшой чем 15 раз диаметр кабеля наружный. Минимальный радиус загиба бронированного кабеля одно-ядра не должен быть чем 15 раз наружный диаметр кабеля, и минимальный радиус загиба кабеля одно-ядра unarmored не должен быть чем 20 раз наружный диаметр кабеля.
5. Структурные параметры XLPE изолировали силовой кабель с расклассифицированным напряжением тока 0.6/1KV
