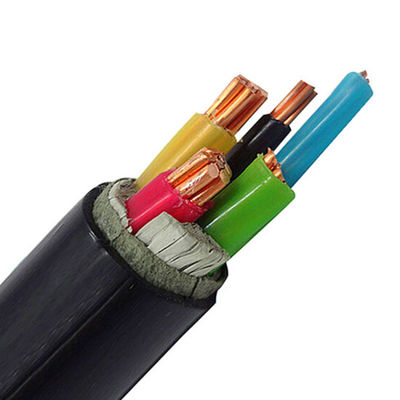

ядр XLPE меди 0.6/1kV 35mm изолировало силовой кабель
Характер продукции и применение
Силовой кабель компонент одних или больше электрических проводников, обычно фиксируемый вместе со всей оболочкой. Этот компонент использован для того чтобы передать силу. Силовые кабели можно установить в здания как постоянная проводка, похороненная в земле, идти надземный или обнаженный.
Использованный для передачи и распределения в 0.6/1kV к передаче 8.7/15kV и системам распределения. Оно обычно использован в электричестве, конструкции, минировании, металлургии, нефтехимической промышленности и сообщениях и других полях.
Физические и электрические характеристики
|
No.cores x
|
Изоляция
|
Оболочка
|
Наружное Ø
|
вес
|
Настоящие оценки в воздухе 30℃
|
Настоящие оценки похоронили 20℃
|
|
взаимн sec.
|
толщина
|
толщина
|
приблизительно.
|
приблизительно.
|
|
|
Номинальный
|
|
Участок
|
Нейтральный
|
значение
|
|
mm ²
|
mm
|
mm
|
mm
|
mm
|
kg/km
|
|
|
|
3×4+1×2.5
|
0,7
|
0,7
|
1,8
|
12,7
|
277
|
37
|
47
|
|
3×6+1×4
|
0,7
|
0,7
|
1,8
|
13,9
|
363
|
47
|
60
|
|
3×10+1×6
|
0,7
|
0,7
|
1,8
|
16,1
|
527
|
64
|
81
|
|
3×16+1×10
|
0,7
|
0,7
|
1,8
|
18,6
|
766
|
85
|
106
|
|
3×25+1×16
|
0,9
|
0,7
|
1,8
|
22,2
|
1140
|
113
|
137
|
|
3×35+1×16
|
0,9
|
0,7
|
1,8
|
24,6
|
1475
|
139
|
164
|
Применение:
Этот продукт соответствующий для передачи энергии и распределение с AC расклассифицировало напряжение тока 0.6/1kv и работая частоту 50Hz.
Силовые кабели низшего напряжения использованы для передачи энергии и распределения в передаче энергии 1kV и системах распределения. Оно широко использован в полях электричества, минирования, конструкции, металлургии, петрохимических и связи, и совершенно заменяет масл-погруженные бумаг-изолированные силовые кабели.
XLPE изолировало силовые кабели XLPE изолировало силовые кабели имеет больше преимуществ чем бумажные изолированные кабели и изолированные кабели PVC. Взаимн соединенный кабель полиэтилена имеет высокую электрическую прочность, механическую прочность, высокую устойчивость к старению, сопротивление химической коррозии, нагрузку на окружающую среду, простую структуру, удобную пользу, и может быть использован в условиях высоких температур в течение длительного времени. Его можно поместить без предела падения.
Преимущества кабеля XLPE: Кабель XLPE имеет более высокую долгосрочную работая температуру и более большое расклассифицированное течение, и под такой же окружающей средой, размер (нормальное поперечное сечение) кабеля XLPE может быть 1 или 2 более небольшими чем это из кабеля PVC. Эти не только улучшить качество и представление продукта, но также уменьшить цену производства кабеля. Бронированный кабель
Стальной бронированный кабель ленты может увеличить механические свойства кабеля, и кабель может выдержать внешнее механическое давление.
Стальной панцырь пояса/стальной панцырь фольги, панцырь стального провода/стальной провод armor/SWA. Стальная модель бронированного кабеля ленты: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Работая характеристики
1) Работая температура
Максимальное - позволяемая непрерывная работая температура проводника не превысит 90℃
2) Температура короткого замыкания проводника
Превысить ℃ 250. (Самая длинная продолжительность 5 секунд)
3) Радиус загиба:
Радиус загиба кабеля одно-ядра: радиус загиба 20D кабеля мульти-ядра: 15D
D = фактический полный диаметр кабеля (mm)
4) Температура установки:
Минимальная температура установки 0°C.
Кладущ условия и основные параметры используемые для того чтобы высчитать расклассифицированное течение:
Класть метод:
Температура окружающей среды в воздухе: 40℃ сразу похоронило: Сопротивление 1.0℃ почвы 25℃ термальное·m/W
Одиночный план кабеля ядра: параллельный (сторона - - сторона: 1D d = диаметр)
