Противодействие наружной химической коррозии, гибкий бронированный кабель
Внедрение изоляционного бронированного кабеля питания XLPE
Электрические кабели XLPE используются для передачи и распределения электроэнергии в системах передачи и распределения электроэнергии 35 кВ и ниже.Он широко используется при полной замене пропитанных маслом бумажных изоляционных кабелей питания и частичной замене изоляционных кабелей питания из ПВХ, включая энергетику, строительство, горнодобывающую промышленность, металлургию, нефтехимию и сферу связи.
| Номер ядра x | Изоляция | Покрытие | Внешний Ø | вес | Текущие значения в воздухе 30°C | Текущие значения погружены в 20 °C | |
| Кроссосекунд. | толщина | толщина | Приблизительно | Приблизительно | |||
| Номинальный | |||||||
| Фаза | Нейтральный | стоимость | |||||
| мм2 | мм | мм | мм | мм | В кг / км | А. | А. |
| 3х4+1х2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3х16+1х10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3х25+1х16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3х35+1х16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Стандарт XLPE изоляции бронированного кабеля питания
Продукция может быть произведена в соответствии с нашими заводскими спецификациями, эквивалентными стандарту IEC60502.Завод также может проектировать и производить специальные кабели питания в соответствии с другими стандартами, требуемыми клиентами..

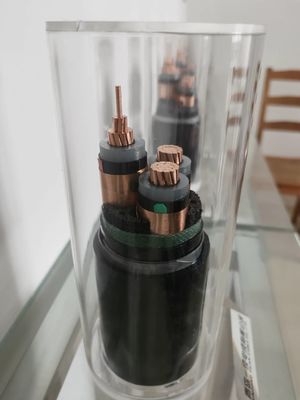

Структура изоляционного бронированного кабеля питания XLPE
Проводник: Оральная медь и алюминий могут образовывать многоцепочечный проводник.
Изоляция: проводник изолирован слоем экструдированной PE/PVE/XLPE/резиновой смеси.
Наполнение: смонтированный кабель заполняется слоем композитного материала из ПВХ, чтобы заполнить разрыв между основными проводами и сделать кабель круглым.
Броня: состоит из однослойной оцинкованной стальной проволоки соответствующего размера.
Покрытие: защищает внешний слой бронированного композитного материала из ПВХ.
Номинальное напряжение изоляционного бронированного кабеля питания XLPE
0.6 / 1кВ, 3.6 / 6кВ; 6 / 10кВ; 8.7 / 15кВ; 12 / 20кВ; 18 / 20кВ; 19 / 33кВ; 21 / 35кВ; 26 / 35кВ
Рабочая температура изоляционного бронированного кабеля питания XLPE
Непрерывная нормальная работа 90 раз, 130 раз при чрезвычайной перегрузке, 250 раз при условии короткого замыкания
Номинальная площадь поперечного сечения изоляционного бронированного кабеля питания xlpe
10,5 квадратных миллиметра, 2,5 квадратных миллиметра, 4 квадратных миллиметра, 6 квадратных миллиметра, 10 квадратных миллиметра, 16 квадратных миллиметра, 25 квадратных миллиметра, 35 квадратных миллиметра,50 квадратных мм, 70 квадратных миллиметров,
95 квадратных миллиметров, 120 квадратных миллиметров, 150 квадратных миллиметров, 185 квадратных миллиметров, 240 квадратных миллиметров, 300 квадратных миллиметров 400 квадратных миллиметров, 500 квадратных миллиметров,630 квадратных мм, 800 квадратных миллиметров
Производственный диапазон силовых кабелей
одноядерный кабель: от 1,5 мм2 до 800 мм2,
Многоядерные кабели: от 1,5 до 400 квадратных миллиметров
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
