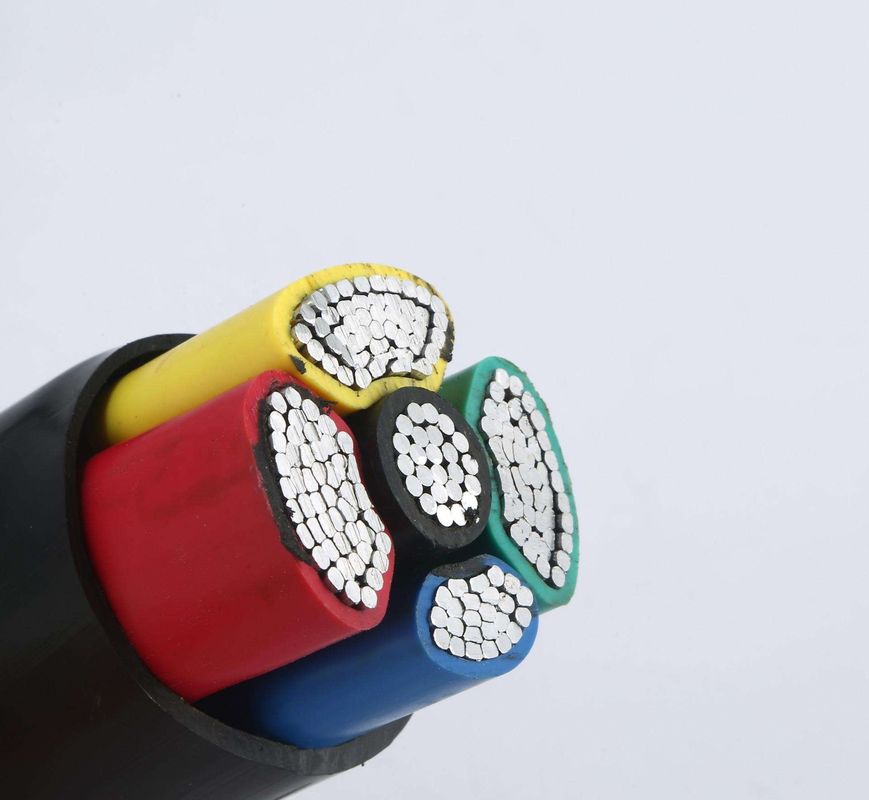

5 pe Xlpe миллиметра ядра 25 квадратное изолировало силовой кабель
Силовой кабель, медное ядр, изоляция XLPE, оболочка полиэтилена
Номер: YJLV
Расклассифицированное напряжение тока 0,6/1 KV
Стандарт: GB/T 12706.1-2008, IEC 60502-2004
Этот продукт соответствующий для передачи и распределение под AC расклассифицировало напряжение тока 0.6/1kv и работая линию частоты 50Hz
Другие шнуры питания:
Медный силовой кабель ядра с изоляцией XLPE или PVC, оболочка PVC или PE наружная, силовой кабель STA armored или не-armored/кабель
Тип: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Количество ядров: одиночное ядр, 2 ядра, 3 ядра, 4 ядра, 5 ядров
Ряд продукции: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630 квадратных миллиметров
Родственное напряжение тока: 300/300v, 300/500v, 450/750v, 0.6/1kV
Применение:
Этот продукт соответствующий для передачи и распределение под AC расклассифицировало напряжение тока 0.6/1kv и работая частоту 50Hz.
Силовые кабели низшего напряжения использованы для передачи энергии и распределения в передаче энергии 1kV и системах распределения. Оно широко использован в полях электричества, минирования, конструкции, металлургии, петрохимических и связи, и совершенно заменяет масл-погруженные бумаг-изолированные силовые кабели.
XLPE изолировало силовые кабели XLPE изолировало силовые кабели имеет больше преимуществ чем бумажные изолированные кабели и изолированные кабели PVC. Взаимн соединенные кабели полиэтилена имеют высокую электрическую прочность, механическую прочность, высокую устойчивость к старению, сопротивление нагрузки на окружающую среду, сопротивление химической коррозии, простую структуру, удобную пользу, и долгосрочную высокотемпературную деятельность. Ее можно поместить без предела падения.
Оценка напряжения тока для силового кабеля XLPE | Но. поперечное сечение x номинальное но. x mm2 проводника | |||||||
1 ядр | ядр 2 | ядр 3 | ядр 3+1 | 4core | ядр 3+2 | ядр 4+1 | ядр 5 | |
0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
Преимущества кабеля XLPE:
Кабель XLPE имеет более высокую долгосрочную работая температуру и более большое расклассифицированное течение, и под такой же окружающей средой, размер (нормальное поперечное сечение) кабеля XLPE может быть 1 или 2 более небольшими чем кабель PVC. Эти не только улучшить качество и представление продукта, но также уменьшить цену производства кабеля. Стальные бронированные кабели ленты для бронированных кабелей могут увеличить механические свойства кабелей, и кабели могут выдержать внешнее механическое давление.
Стальной панцырь пояса/стальной панцырь фольги, панцырь стального провода/стальной провод armor/SWA. Стальная модель бронированного кабеля ленты: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Функция пользы:
1. Долгосрочная позволяемая работая температура проводника кабеля не превышает 70℃
2. Когда короткое замыкание происходит (самая длинная продолжительность не превышает 5 секунд), максимальная температура проводника кабеля не превышает 160°C.
3. Когда кабель положен, температура окружающей среды не должна быть ниже чем 0℃. Когда температура ниже чем 0℃, подогрейте его сперва.
4. Минимальный радиус загиба кабеля мульти-ядра не-бронированного не должен быть чем 12 раз диаметр кабеля наружный, и минимальный радиус загиба бронированного кабеля мульти-ядра не должен быть чем 15 раз диаметр кабеля наружный. Минимальный радиус загиба бронированного кабеля одно-ядра не должен быть чем 15 раз наружный диаметр кабеля, и минимальный радиус загиба кабеля одно-ядра unarmored не должен быть чем 20 раз наружный диаметр кабеля.
5. Структурные параметры взаимн соединенного полиэтилена изолировали силовой кабель с расклассифицированным напряжением тока 0,6/1KV
