Профессиональный изолированный СЛПЭ цвет природы изоляции кабеля высоковольтного силового кабеля
Описание:
Кабели с изоляцией из сшитого полиэтилена 6/10 кВ
CU/XLPE/ПВХ, IEC 60502
МЭК 60502, МЭК 60228, ГБ/Т 12706.1-2008.
CE, CCC, КЕМА. ИСО

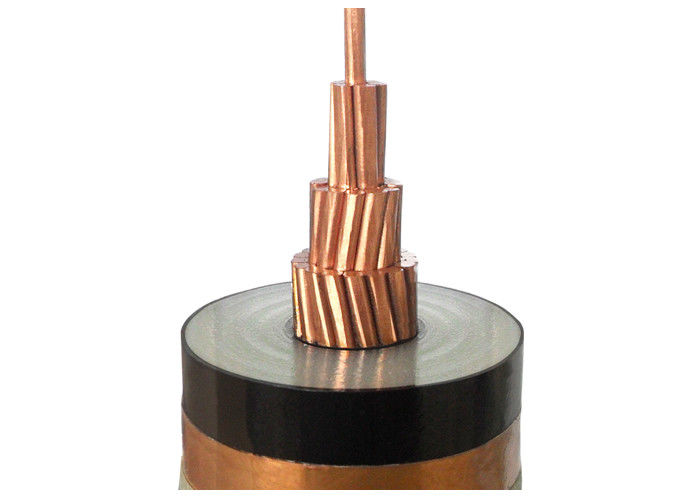

Конструкции
Проводник: Компактный многожильный медный провод, класс 2 согласно IEC 60228.
Экран проводника: полупроводник
Изоляция: XLPE (сшитый полиэтилен), рассчитанный на 90 ℃.
Изоляционный экран: полупроводник
Экран: Медная лента
Оболочка: ПВХ типа ST2 согласно IEC 60502, черный.
Примечание:Цвет изоляции согласно стандартам или требованию заказчика.
Приложения
Для укладки внутри и снаружи помещений. Способен выдерживать определенную тягу во время установки, но не внешние механические силы. Прокладка одножильного кабеля в магнитопроводах не допускается.
Стандарты
Международный: МЭК 60502, МЭК 60228.
Китай: ГБ/Т 12706.1-2008.
Другие стандарты, такие как BS, DIN и ICEA, по запросу.
Технические данные
Номинальное напряжение: 6/10 кВ
Максимальная температура проводника: в нормальных (90 ℃), аварийных (130 ℃) или условиях короткого замыкания не более 5 с (250 ℃).
Мин. Температура окружающей среды: кабель должен быть предварительно нагрет, если температура окружающей среды ниже 0 ℃.
Мин. Радиус изгиба: одножильный кабель 20(d+D)±5%
Многожильный кабель 15(d+D)±5%
Сертификаты
CE, RoHS, CCC, KEMA и другие по запросу.
Технические характеристики
| Ном. Сечение проводника | Пряди №/диаметр. Дирижера | Толщина изоляции | Толщина оболочки | Прибл. ОД | Прибл.
Масса | Макс. Сопротивление постоянного тока проводника (20 ℃) | Испытательное напряжение переменного тока | Текущий рейтинг |
| мм2 | шт/мм | мм | мм | (мм) | кг/км | Ом/км | кВ/5мин | В воздухе (А) | В почве(А) |
| 1 × 25 | 7/2.14 | 3.4 | 2 | 20,0 | 598 | 0,727 | 21 | 140 | 150 |
| 1 × 35 | 7/2,52 | 3.4 | 2 | 22,0 | 719 | 0,524 | 21 | 175 | 180 |
| 1 × 50 | 10/2,52 | 3.4 | 2 | 23,0 | 884 | 0,387 | 21 | 205 | 215 |
| 1 × 70 | 14/2,52 | 3.4 | 2 | 24,0 | 1097 | 0,268 | 21 | 260 | 265 |
| 1 × 95 | 19/2,52 | 3.4 | 2 | 26,0 | 1378 | 0,193 | 21 | 315 | 315 |
| 1 × 120 | 24/2.52 | 3.4 | 2 | 28,0 | 1658 г. | 0,153 | 21 | 365 | 360 |
| 1 × 150 | 30/2,52 | 3.4 | 2 | 30,0 | 1967 год | 0,124 | 21 | 415 | 405 |
| 1 × 185 | 37/2,52 | 3.4 | 2 | 31,0 | 2335 | 0,0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2,52 | 3.4 | 2 | 34,0 | 2908 | 0,0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2,52 | 3.4 | 2 | 36,0 | 3507 | 0,0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2,97 | 3.4 | 2,5 | 39,0 | 4503 | 0,0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3.4 | 2,5 | 42,0 | 5479 | 0,0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3,50 | 3.4 | 2,5 | 48,0 | 6952 | 0,0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52,0 | 7120 | 0,0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3,75 | 3.4 | 2,8 | 57,0 | 10500 | 0,0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3.4 | 2.3 | 41,0 | 895 | 0,727 | 21 | 120 | 125 |
| 3 × 35 | 7/2,52 | 3.4 | 2.4 | 44,0 | 2293 | 0,524 | 21 | 145 | 155 |
| 3 × 50 | 10/2,52 | 3.4 | 2,5 | 46,0 | 2812 | 0,387 | 21 | 175 | 180 |
| 3 × 70 | 14/2,52 | 3.4 | 2.6 | 50,0 | 3508 | 0,268 | 21 | 220 | 220 |
| 3 × 95 | 19/2,52 | 3.4 | 2,7 | 53,0 | 4402 | 0,193 | 21 | 265 | 265 |
| 3 × 120 | 24/2.52 | 3.4 | 2,8 | 56,0 | 5319 | 0,153 | 21 | 305 | 300 |
| 3 × 150 | 30/2,52 | 3.4 | 2,9 | 59,0 | 6309 | 0,124 | 21 | 350 | 340 |
| 3 × 185 | 37/2,52 | 3.4 | 3.0 | 62,0 | 7319 | 0,0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2,52 | 3.4 | 3.2 | 68,0 | 9218 | 0,0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2,52 | 3.4 | 3.4 | 72,0 | 11159 | 0,0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2,97 | 3.4 | 3.6 | 81,0 | 15107 | 0,0470 | 21 | 610 | 520 |
Совет по заказу
Номинальное напряжение
Стандарт применения: IEC/BS/UL/GB
Количество ядер
Размер и конструкция проводника
Тип изоляции
Бронированный или небронированный. Если броня, тип и материал брони.
Требование к оболочке
Длина кабеля и требования к упаковке
Другое требование
Обязательства после обслуживания: Shanghai Shenghua Cable (группа) придерживается принципа Shenghua «Стремиться к лучшему предприятию, производить лучший продукт, предоставлять лучший сервис, создавать лучший бренд», настаивает на политике качества в первую очередь, стремится достичь высокого качества и отсутствия дефектов товаров. Таким образом, каждый клиент может в полной мере извлечь выгоду из превосходного качества и безупречного обслуживания Shenghua Cable. Между тем, мы соблюдаем дух Shenghua «Делай лучше, взаимно выигрывай», хотим установить долгосрочные и стабильные отношения с каждым клиентом. Настоящим мы гарантируем, что:
1. Клиент – Бог. Мы будем дорожить каждым клиентом, каждым сотрудничеством.
2. Бесплатное предпродажное обслуживание. Мы предоставим лучшее предложение для каждого клиента.
3. Хорошее обслуживание продаж. При установлении отношений сотрудничества с клиентами мы предоставим бесплатную эксплуатацию продукта, советы по техническому обслуживанию и технические консультации по вводу в эксплуатацию.
4. Продуманное послепродажное обслуживание. На наш продукт распространяется гарантия PICC (Народная страховая компания Китая). Мы обеспечим бесплатное обслуживание и отладку в течение 12 месяцев после установки (за исключением случаев неправильного использования).
5. Мы гарантируем решение ваших проблем в течение 24 часов в Шанхае и 72 часа в других районах.
6. Круглосуточная горячая линия. Мы назначим профессионального человека, который своевременно ответит на ваш вопрос.
Мы всегда твердо верим, что «качество — это линия жизни, обслуживание — это невмешательство», что сделает нас еще ближе и крепче!
Шанхайская компания Shenghua Cable (Group) Co., Ltd.
УПАКОВКА И ДОСТАВКА
Мы способны соблюдать самые строгие графики поставок в соответствии с каждым заказом на поставку. Соблюдение сроков всегда является главным приоритетом, поскольку любая задержка в доставке кабеля может привести к общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных бобинах, гофрокоробах и бухтах. Концы кабеля герметизируются самоклеящейся лентой БОПП и негигроскопичными уплотнительными колпачками для защиты концов кабеля от влаги. Требуемая маркировка должна быть напечатана устойчивым к атмосферным воздействиям материалом на внешней стороне барабана в соответствии с требованиями заказчика.
