HV 8.7/15kV Медный силовой кабель с изоляцией из сшитого полиэтилена (XLPE) Надежный силовой кабель
Описание:
Кабели с изоляцией из сшитого полиэтилена 8,7/15 кВ
CU/XLPE/ПВХ, IEC 60502
МЭК 60502, МЭК 60228, ГБ/Т 12706.1-2008.
CE, CCC, КЕМА. ИСО

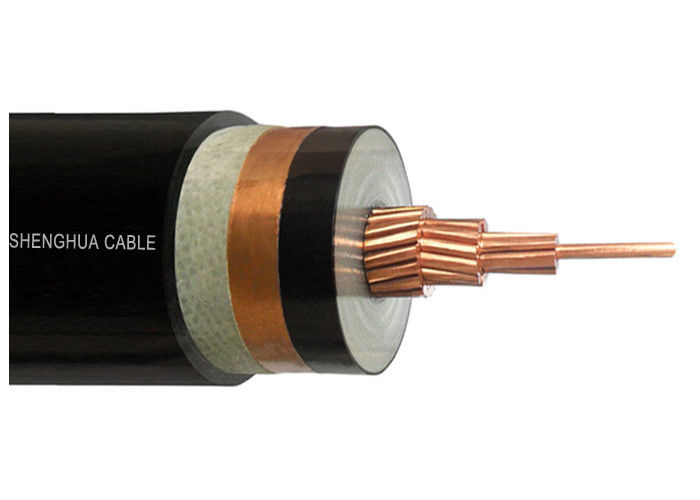

Конструкции
Проводник: Компактный многожильный медный провод, класс 2 согласно IEC 60228.
Экран проводника: полупроводник
Изоляция: XLPE (сшитый полиэтилен), рассчитанный на 90 ℃.
Изоляционный экран: полупроводник
Экран: Медная лента или экран из медной проволоки по запросу.
Оболочка: ПВХ типа ST.2согласно IEC 60502, черный
Примечание:Цвет изоляции согласно стандартам или требованию заказчика.
Приложения
Для укладки внутри и снаружи помещений. Способен выдерживать определенную тягу во время установки, но не внешние механические силы. Прокладка одножильного кабеля в магнитопроводах не допускается.
Стандарты
Международный: МЭК 60502, МЭК 60228.
Китай: ГБ/Т 12706.1-2008.
Другие стандарты, такие как BS, DIN и ICEA, по запросу.
Технические данные
Номинальное напряжение: 8,7/15 кВ
Максимальная температура проводника: в нормальных (90 ℃), аварийных (130 ℃) или условиях короткого замыкания не более 5 с (250 ℃).
Мин. Температура окружающей среды: кабель должен быть предварительно нагрет, если температура окружающей среды ниже 0 ℃.
Мин. Радиус изгиба: одножильный кабель 20(d+D)±5%
Многожильный кабель 15(d+D)±5%
Сертификаты
CE, RoHS, CCC, KEMA и другие по запросу.
Технические характеристики
| Ном. Сечение проводника |
Пряди №/диаметр. Дирижера |
Толщина изоляции |
Толщина оболочки |
Прибл. ОД |
Приблизительный вес |
Макс. Сопротивление постоянного тока проводника (20 ℃) |
Испытательное напряжение переменного тока |
Текущий рейтинг |
| мм2 |
шт/мм |
мм |
мм |
(мм) |
кг/км |
Ом/км |
кВ/5мин |
В воздухе (А) |
В почве(А) |
| 1 × 25 |
7/2.14 |
4,5 |
1,8 |
23,0 |
598 |
0,727 |
30,5 |
140 |
150 |
| 1 × 35 |
7/2,52 |
4,5 |
1,8 |
24,0 |
680 |
0,524 |
30,5 |
175 |
180 |
| 1 × 50 |
10/2,52 |
4,5 |
1,9 |
25,0 |
804 |
0,387 |
30,5 |
205 |
215 |
| 1 × 70 |
14/2,52 |
4,5 |
1,9 |
27,0 |
984 |
0,268 |
30,5 |
260 |
265 |
| 1 × 95 |
19/2,52 |
4,5 |
2 |
29,0 |
1201 |
0,193 |
30,5 |
315 |
315 |
| 1 × 120 |
24/2.52 |
4,5 |
2 |
30,0 |
1490 г. |
0,153 |
30,5 |
365 |
360 |
| 1 × 150 |
30/2,52 |
4,5 |
2.1 |
32,0 |
1765 г. |
0,124 |
30,5 |
415 |
405 |
| 1 × 185 |
37/2,52 |
4,5 |
2.1 |
34,0 |
2091 |
0,0991 |
30,5 |
475 |
455 |
| 1 × 240 |
48/2,52 |
4,5 |
2.2 |
36,0 |
3034 |
0,0754 |
30,5 |
565 |
530 |
| 1 × 300 |
61/2,52 |
4,5 |
2.4 |
39,0 |
3672 |
0,0601 |
30,5 |
645 |
595 |
| 1 × 400 |
61/2,97 |
4,5 |
2.4 |
42,0 |
4646 |
0,0470 |
30,5 |
750 |
680 |
| 1 × 500 |
61/3.23 |
4,5 |
2,5 |
45,0 |
5651 |
0,0366 |
30,5 |
865 |
765 |
| 1 × 630 |
61/3,50 |
4,5 |
2,5 |
50,0 |
7154 |
0,0283 |
30,5 |
990 |
860 |
| 1 × 800 |
91/3.20 |
4,5 |
2,7 |
55,0 |
8750 |
0,0221 |
30,5 |
1140 |
950 |
| 1 × 1000 |
91/3,75 |
4,5 |
2,9 |
59,0 |
10727 |
0,0176 |
30,5 |
1250 |
1040 |
| 3 × 25 |
7/2.14 |
4,5 |
2.4 |
46,0 |
2573 |
0,727 |
30,5 |
120 |
125 |
| 3 × 35 |
7/2,52 |
4,5 |
2.6 |
48,0 |
2985 |
0,524 |
30,5 |
145 |
155 |
| 3 × 50 |
10/2,52 |
4,5 |
2,7 |
51,0 |
3529 |
0,387 |
30,5 |
175 |
180 |
| 3 × 70 |
14/2,52 |
4,5 |
2,8 |
55,0 |
4197 |
0,268 |
30,5 |
220 |
220 |
| 3 × 95 |
19/2,52 |
4,5 |
2,9 |
58,0 |
5230 |
0,193 |
30,5 |
265 |
265 |
| 3 × 120 |
24/2.52 |
4,5 |
3.0 |
61,0 |
6120 |
0,153 |
30,5 |
305 |
300 |
| 3 × 150 |
30/2,52 |
4,5 |
3.1 |
64,0 |
7207 |
0,124 |
30,5 |
350 |
340 |
| 3 × 185 |
37/2,52 |
4,5 |
3.2 |
68,0 |
8378 |
0,0991 |
30,5 |
395 |
380 |
| 3 × 240 |
48/2,52 |
4,5 |
3.4 |
73,0 |
10177 |
0,0754 |
30,5 |
470 |
435 |
| 3 × 300 |
61/2,52 |
4,5 |
3,5 |
77,0 |
12159 |
0,0601 |
30,5 |
535 |
485 |
| 3 × 400 |
61/2,97 |
4,5 |
3,8 |
86,0 |
15641 |
0,0470 |
30,5 |
610 |
520 |
Совет по заказу
Номинальное напряжение
Стандарт применения: IEC/BS/UL/GB
Количество ядер
Размер и конструкция проводника
Тип изоляции
Бронированный или небронированный. Если броня, тип и материал брони.
Требование к оболочке
Длина кабеля и требования к упаковке
Другое требование
Обязательства после обслуживания: Shanghai Shenghua Cable (группа) придерживается принципа Shenghua «Стремиться к лучшему предприятию, производить лучший продукт, предоставлять лучший сервис, создавать лучший бренд», настаивает на политике качества в первую очередь, стремится достичь высокого качества и отсутствия дефектов товаров. Таким образом, каждый клиент может в полной мере извлечь выгоду из превосходного качества и безупречного обслуживания Shenghua Cable. Между тем, мы соблюдаем дух Shenghua «Делай лучше, взаимно выигрывай», хотим установить долгосрочные и стабильные отношения с каждым клиентом. Настоящим мы гарантируем, что:
1. Клиент – Бог. Мы будем дорожить каждым клиентом, каждым сотрудничеством.
2. Бесплатное предпродажное обслуживание. Мы предоставим лучшее предложение для каждого клиента.
3. Хорошее обслуживание продаж. При установлении отношений сотрудничества с клиентами мы предоставим бесплатную эксплуатацию продукта, советы по техническому обслуживанию и технические консультации по вводу в эксплуатацию.
4. Продуманное послепродажное обслуживание. На наш продукт распространяется гарантия PICC (Народная страховая компания Китая). Мы обеспечим бесплатное обслуживание и отладку в течение 12 месяцев после установки (за исключением случаев неправильного использования).
5. Мы гарантируем решение ваших проблем в течение 24 часов в Шанхае и 72 часа в других районах.
6. Круглосуточная горячая линия. Мы назначим профессионального человека, который своевременно ответит на ваш вопрос.
Мы всегда твердо верим, что «качество — это линия жизни, обслуживание — это невмешательство», что сделает нас еще ближе и крепче!
Шанхайская компания Shenghua Cable (Group) Co., Ltd.
УПАКОВКА И ДОСТАВКА
Мы способны соблюдать самые строгие графики поставок в соответствии с каждым заказом на поставку. Соблюдение сроков всегда является главным приоритетом, поскольку любая задержка в доставке кабеля может привести к общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных бобинах, гофрокоробах и бухтах. Концы кабеля герметизируются самоклеящейся лентой БОПП и негигроскопичными уплотнительными колпачками для защиты концов кабеля от влаги. Требуемая маркировка должна быть напечатана устойчивым к атмосферным воздействиям материалом на внешней стороне барабана в соответствии с требованиями заказчика.
