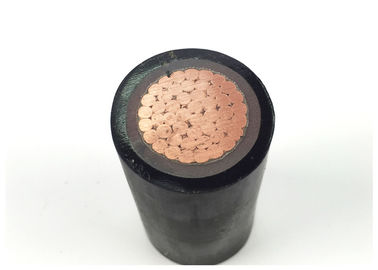

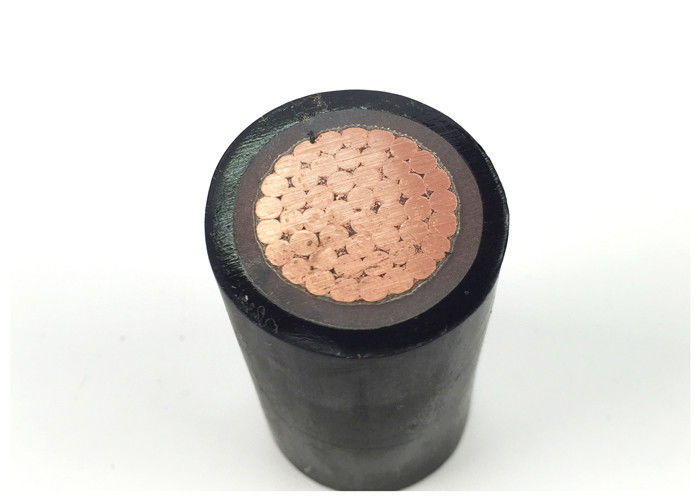

Кабель 600В 1000В мм кабеля ИДЖВР 50 кв СЛПЭ электрический, бронированного и Унармоуред
Применения: Изолированный кабель СЛПЭ использован как распределение силы и передающая линия на расклассифицированном напряжении тока 0.6/1КВ.
Конструкция:
Проводник | Медный проводник согласно ИЭК 60228, класс 2 |
Круговой или форменный проводник | |
Гибкий проводник (класс 5) опционный. | |
Изоляция | СЛПЭ (Взаимн соединенный полиэтилен) расклассифицированные на 90℃, много красят опционной |
Металлический экран опционный | Медный заплетать ленты или медных проволок опционный |
Оболочка | Тип СТ2 ПВК или ФР-ПВК к ИЭК 60502, черноте или красному цвету или изготовлению на заказ |
СЛПЭ или Взаимн соединенный полиэтилен термосет материал изоляции. Кросслинкинг полимеры процесс который изменяет молекулярную структуру цепей полимера так, что они более плотно будет прыгнуто совместно и это кросслинкинг делают или химическими серединами или серединами медицинского осмотра. Химикат кросслинкинг включает добавление химикатов или инициаторов как силан или перекись для генерации свободных радикалов которые формируют кросслинкинг. Физический кросслинкинг включает подвергнуть полимер к источнику высокой энергии как с высокой энергией радиация электрона или микроволны.
Физические и электрические характеристики
Но.корес кс | Изоляция толщина |
Оболочка | Наружное Ø | вес | Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | |
взаимн сек. | толщина | приблизительно. | приблизительно. | ||||
Номинальный | |||||||
Участок | Нейтральный | значение | |||||
мм ² | мм | мм | мм | мм | кг/км | А | А |
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
3×50+1×25 | 1 | 0,9 | 1,8 | 27,7 | 1951 | 173 | 198 |
3×70+1×35 | 1,1 | 0,9 | 1,9 | 31,9 | 2662 | 222 | 246 |
3×95+1×50 | 1,1 | 1 | 2,1 | 36,2 | 3578 | 271 | 293 |
3×120+1×70 | 1,2 | 1,1 | 2,2 | 39,9 | 4567 | 318 | 334 |
3×150+1×70 | 1,4 | 1,1 | 2,3 | 45 | 5514 | 370 | 375 |
3×185+1×95 | 1,6 | 1,1 | 2,5 | 49,4 | 6850 | 427 | 422 |
3×240+1×120 | 1,7 | 1,2 | 2,7 | 54,9 | 8741 | 507 | 492 |
3×300+1×150 | 1,8 | 1,4 | 2,9 | 62,9 | 11052 | 599 | 560 |
Используя особенности:
Провод изолированный СЛПЭ/ПВК электрический покрывает серию продуктов провода, и свою работая температуру исдифферент согласно различным материалам изоляции, главным образом 70 и 90 градусам температуры, етк.
Согласно типу проводника, включая твердый проводник ПВК/СЛ .ПЭ изолировал электрический провод, стандед изолированный провод ПЭ ПВК/СЛ, гибкий изолированный провод ПВК/СЛПЭ с другими цветами.
Согласно своей форме, включая плоскую проволоку, круглый провод, етк. с другими цветами.
Аккодинг к своему номеру ядра, включая одиночные провод с сердечником, провод мульти-ядра, етк. с другими цветами.
Самая высокая позволенная рабочая температура проводника для долгосрочной деятельности 90оК. В коротком замыкании (Максимальн Долгосрочн не больше чем 5 секунд). Самая высокая температура для проводника никакое больше тан250.
Сопротивление Д.К проводника исполняет с условиями ГБ/Т3956-1997.
Температура окружающей среды должна быть не ниже чем 0 положенный. В противном случае она должна быть подогрета. Кабель положен без горизонтального предела падения. Минимальный радиус загиба кабеля 3 ядров должен быть носмаллер чем 12 раз диаметра кабеля наружного.
Частично проба на разрядку: Том разрядки должен быть не больше чем 10пК под 1.73Уо для кабеля.
ПОРЕКОМЕНДОВАННЫЕ ПРИКАЗЫВАЯ ПАРАМЕТРЫ
Для проворных цитаты/поставок угодите убеждайтесь что вашим дознаниям и вашим заказам обеспечивают следующие данные:
1 международный или особенный стандарт. (Альтернативно, точное использование кабеля.)
2 расклассифицированное напряжение тока.
3 медные или алюминиевые проводники.
Размер 4 каждого проводника.
Материал изоляции 5: ПВК СЛПЭ или другие.
6 число и идентификаций проводников.
7 других требований.
8 пакующ.
Необходимый срок поставки 9.
Необходимая ценность 10.
