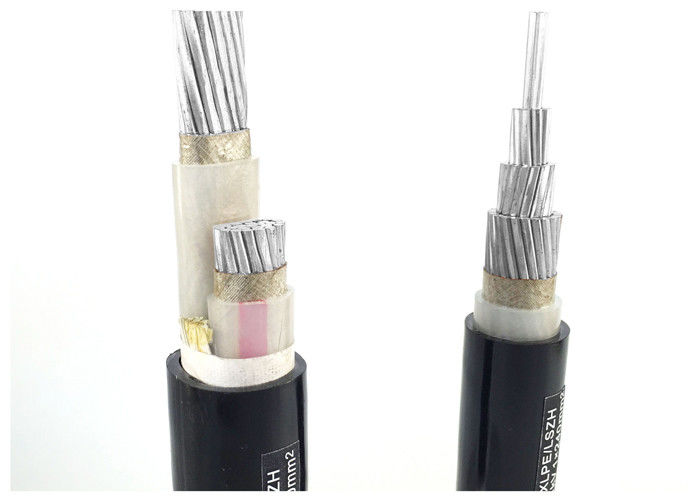

Изолированный кабель низкого напряжения СЛПЭ силы для линии распределения/передачи энергии
Приложения: Кабель с изоляцией из сшитого полиэтилена используется в качестве линии распределения и передачи электроэнергии при номинальном напряжении 0,6/1 кВ.
Строительство:
| Дирижер |
Алюминиевый проводник согласно IEC 60228, класс 2 |
| Круглый или фасонный проводник |
| Гибкий проводник (класс 5) опционально. |
| Изоляция |
Сшитый полиэтилен (сшитый полиэтилен), рассчитанный на температуру 90 ℃, различные цвета на выбор. |
| Металлический экран опционально |
Медная лента или оплетка медных проводов опционально |
| ножны |
ПВХ или огнестойкий ПВХ типа ST2 по IEC 60502, черный или красный или по индивидуальному заказу |
Технические данные:Номинальное напряжение: 0,6/1 кВ, низкое напряжение
Максимальная температура проводника: в нормальных (90 ℃), аварийных (130 ℃) или условиях короткого замыкания не более 5 с (250 ℃).
Мин. Температура окружающей среды. 0 OC, после установки и только когда кабель находится в фиксированном положении
Мин. Радиус изгиба: 20 x наружный диаметр кабеля для одножильного кабеля без брони
15 кабелей наружного диаметра для многожильных без брони
15 x наружный диаметр кабеля для одножильного кабеля с броней
12 кабелей наружного диаметра для многожильных кабелей с броней
Стандарты:Международный: IEC 60502, IEC 60228 (IEC 60332-3 только для типа FR)
Китай: GB/T 12706 (GB/T 18380-3 только для типа FR)
Другие стандарты, такие как BS, DIN, VDE и ICEA, по запросу.
Установка
1. Температура установки не должна превышать 20 ℃. Если температура окружающей среды ниже 0 ℃, кабель следует предварительно нагреть.
2. Радиус изгиба кабеля должен быть не менее 8 раз.
3. После установки кабель должен выдержать испытание напряжением в течение 15 минут. 3,5 кВ постоянного тока
Технический параметр:
| Ном. Сечение проводника |
Толщина изоляции |
Толщина оболочки |
Прибл. ОД |
Прибл. Масса |
Макс. Сопротивление постоянного тока проводника (20 ℃) |
Испытательное напряжение переменного тока |
Текущий рейтинг |
| мм2 |
мм |
мм |
мм |
кг/км |
Ом/км |
кВ/5мин |
В воздухе (А) |
В почве(А) |
| 3×1,5 |
0,7 |
1,5 |
10 |
— |
— |
3,5 |
— |
— |
| 3×2,5 |
0,7 |
1,5 |
11 |
140 |
12.1 |
3,5 |
25 |
30 |
| 3×4 |
0,7 |
1,5 |
12 |
175 |
7.41 |
3,5 |
30 |
40 |
| 3×6 |
0,7 |
1,5 |
13 |
210 |
4,61 |
3,5 |
40 |
45 |
| 3×10 |
0,7 |
1,5 |
15 |
260 |
3.08 |
3,5 |
50 |
60 |
| 3×16 |
0,7 |
1,5 |
17 |
340 |
1,91 |
3,5 |
65 |
80 |
| 3х25 |
0,9 |
2.0 |
21 |
470 |
1.20 |
3,5 |
90 |
100 |
| 3×35 |
0,9 |
2.0 |
23 |
600 |
0,868 |
3,5 |
110 |
120 |
| 3×50 |
1.0 |
2.0 |
27 |
730 |
0,641 |
3,5 |
130 |
140 |
| 3×70 |
1.1 |
2.0 |
30 |
970 |
0,443 |
3,5 |
170 |
175 |
| 3×95 |
1.1 |
2.0 |
34 |
1240 |
0,320 |
3,5 |
205 |
210 |
| 3×120 |
1.2 |
2,5 |
38 |
1540 г. |
0,253 |
3,5 |
240 |
235 |
| 3х150 |
1,4 |
2,5 |
42 |
1940 год |
0,206 |
3,5 |
275 |
265 |
| 3×185 |
1,6 |
2,5 |
45 |
2248 |
0,164 |
3,5 |
320 |
301 |
| 3×240 |
1,7 |
3.0 |
51 |
2723 |
0,125 |
3,5 |
385 |
355 |
| 3×300 |
1,8 |
3.0 |
52 |
3675 |
0,100 |
3,5 |
445 |
395 |
| 3×400 |
2.0 |
3.0 |
54 |
4506 |
0,0778 |
3,5 |
530 |
460 |
Совет по заказу
Номинальное напряжение
Стандарт применения: IEC/BS/UL/GB
Количество ядер
Размер и конструкция проводника
Тип изоляции
Бронированный или небронированный. Если броня, тип и материал брони.
Требование к оболочке
Длина кабеля и требования к упаковке
Другое требование
Упаковка и доставка:Мы способны соблюдать самые строгие графики поставок в соответствии с каждым заказом на поставку. Соблюдение сроков всегда является главным приоритетом, поскольку любая задержка в доставке кабеля может привести к общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных бобинах, гофрокоробах и бухтах. Концы кабеля герметизируются самоклеящейся лентой БОПП и негигроскопичными уплотнительными колпачками для защиты концов кабеля от влаги. Требуемая маркировка должна быть напечатана устойчивым к атмосферным воздействиям материалом на внешней стороне барабана в соответствии с требованиями заказчика.
