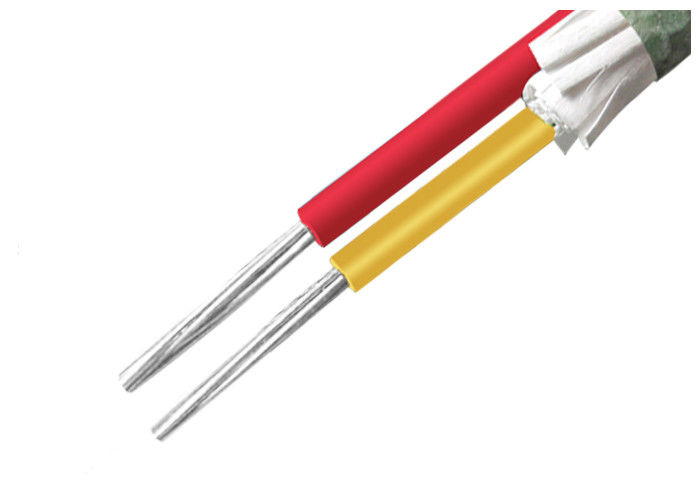

35 кв.мм твердый многожильный кабель с изоляцией из сшитого полиэтилена по индивидуальному заказу NA2XY
Приложения: Кабель с изоляцией из сшитого полиэтилена используется в качестве линии распределения и передачи электроэнергии при номинальном напряжении 0,6/1 кВ.
Строительство:
| Дирижер |
Алюминиевый проводник согласно IEC 60228, класс 2 |
| Круглый или фасонный проводник |
| Изоляция |
Сшитый полиэтилен (сшитый полиэтилен), рассчитанный на температуру 90 ℃, различные цвета на выбор. |
| Металлический экран опционально |
Медная лента или оплетка медных проводов опционально |
| ножны |
ПВХ или огнестойкий ПВХ типа ST2 по IEC 60502, черный или красный или по индивидуальному заказу |
Совет по заказу
Номинальное напряжение
Стандарт применения: IEC/BS/UL/GB
Количество ядер
Размер и конструкция проводника
Тип изоляции
Бронированный или небронированный. Если броня, тип и материал брони.
Требование к оболочке
Длина кабеля и требования к упаковке
Другое требование
Технические данные:Номинальное напряжение: 0,6/1 кВ, низкое напряжение
Максимальная температура проводника: в нормальных (90 ℃), аварийных (130 ℃) или условиях короткого замыкания не более 5 с (250 ℃).
Мин. Температура окружающей среды. 0 OC, после установки и только когда кабель находится в фиксированном положении
Мин. Радиус изгиба: 20 x наружный диаметр кабеля для одножильного кабеля без брони
15 кабелей наружного диаметра для многожильных без брони
15 x наружный диаметр кабеля для одножильного кабеля с броней
12 кабелей наружного диаметра для многожильных кабелей с броней
Стандарты:Международный: IEC 60502, IEC 60228 (IEC 60332-3 только для типа FR)
Китай: GB/T 12706 (GB/T 18380-3 только для типа FR)
Другие стандарты, такие как BS, DIN, VDE и ICEA, по запросу.
Установка
1. Температура установки не должна превышать 20 ℃. Если температура окружающей среды ниже 0 ℃, кабель следует предварительно нагреть.
2. Радиус изгиба кабеля должен быть не менее 8 раз.
3. После установки кабель должен выдержать испытание напряжением в течение 15 минут. 3,5 кВ постоянного тока
Технический параметр:
| Ном. Сечение проводника |
Толщина изоляции |
Толщина оболочки |
Прибл. ОД |
Прибл. Масса |
Макс. Сопротивление постоянного тока проводника (20 ℃) |
Испытательное напряжение переменного тока |
Текущий рейтинг |
| мм2 |
мм |
мм |
мм |
кг/км |
Ом/км |
кВ/5мин |
В воздухе (А) |
В почве(А) |
| 1×35 |
0,9 |
1,5 |
12 |
207 |
0,868 |
3,5 |
140 |
150 |
| 3×35 |
0,9 |
2.0 |
23 |
600 |
0,868 |
3,5 |
110 |
120 |
| 4×35 |
0,9 |
2.0 |
25 |
686 |
0,868 |
3,5 |
110 |
120 |
| 3×35+1×16 |
0,9 |
2.0 |
24 |
615 |
0,868 |
3,5 |
110 |
120 |
Упаковка и доставка:Мы способны соблюдать самые строгие графики поставок в соответствии с каждым заказом на поставку. Соблюдение сроков всегда является главным приоритетом, поскольку любая задержка в доставке кабеля может привести к общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных бобинах, гофрокоробах и бухтах. Концы кабеля герметизируются самоклеящейся лентой БОПП и негигроскопичными уплотнительными колпачками для защиты концов кабеля от влаги. Требуемая маркировка должна быть напечатана устойчивым к атмосферным воздействиям материалом на внешней стороне барабана в соответствии с требованиями заказчика.
