Сертификация CE KEMA силового кабеля с изоляцией из сшитого полиэтилена CU CTS среднего напряжения
Приложения: Кабель с изоляцией из сшитого полиэтилена используется в качестве линии распределения и передачи электроэнергии при номинальном напряжении.3,6/6 кВ.
Строительство:
| Дирижер |
Медный проводник согласно IEC 60228, класс 2 |
| Круглый или фасонный проводник |
| Изоляция |
Сшитый полиэтилен (сшитый полиэтилен), рассчитанный на температуру 90 ℃, различные цвета на выбор. |

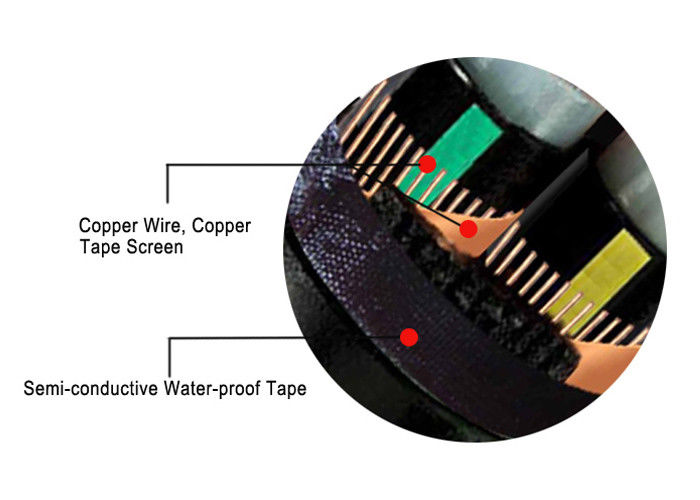

| Металлический экран опционально |
Медная лента или оплетка медных проводов опционально |
| ножны |
ПВХ или огнестойкий ПВХ типа ST2 по IEC 60502, черный или красный или по индивидуальному заказу |
Совет по заказу
Номинальное напряжение
Стандарт применения: IEC/BS/UL/GB
Количество ядер
Размер и конструкция проводника
Тип изоляции
Бронированный или небронированный. Если броня, тип и материал брони.
Требование к оболочке
Длина кабеля и требования к упаковке
Другое требование
Технические данные:Номинальное напряжение3,6/6 кВНизкое напряжение
Максимальная температура проводника: в нормальных (90 ℃), аварийных (130 ℃) или условиях короткого замыкания не более 5 с (250 ℃).
Мин. Температура окружающей среды. 0 OC, после установки и только когда кабель находится в фиксированном положении
Мин. Радиус изгиба: 20 x наружный диаметр кабеля для одножильного кабеля без брони
15 кабелей наружного диаметра для многожильных без брони
15 x наружный диаметр кабеля для одножильного кабеля с броней
12 кабелей наружного диаметра для многожильных кабелей с броней
Стандарты:Международный: IEC 60502, IEC 60228 (IEC 60332-3 только для типа FR)
Китай: GB/T 12706 (GB/T 18380-3 только для типа FR)
Другие стандарты, такие как BS, DIN, VDE и ICEA, по запросу.
Установка
1. Температура установки не должна превышать 20 ℃. Если температура окружающей среды ниже 0 ℃, кабель следует предварительно нагреть.
2. Радиус изгиба кабеля должен быть не менее 8 раз.
3. После установки кабель должен выдержать испытание напряжением в течение 15 минут. 3,5 кВ постоянного тока
Технический параметр:
| Ном. Сечение проводника |
Пряди №/диаметр. Дирижера |
Толщина изоляции |
Толщина оболочки |
Прибл. ОД |
Приблизительный вес |
Макс. Сопротивление постоянного тока проводника (20 ℃) |
Испытательное напряжение переменного тока |
Текущий рейтинг |
| мм2 |
шт/мм |
мм |
мм |
(мм) |
кг/км |
Ом/км |
кВ/5мин |
В воздухе (А) |
В почве(А) |
| 1 × 25 |
7/2.14 |
2,5 |
1,5 |
18,0 |
619 |
0,727 |
12,5 |
135 |
150 |
| 1 × 35 |
7/2,52 |
2,5 |
1,5 |
19,0 |
737 |
0,524 |
12,5 |
165 |
180 |
| 1 × 50 |
10/2,52 |
2,5 |
1,6 |
20,0 |
901 |
0,387 |
12,5 |
200 |
215 |
| 1 × 70 |
14/2,52 |
2,5 |
1,6 |
22,0 |
1128 |
0,268 |
12,5 |
250 |
265 |
| 1 × 95 |
19/2,52 |
2,5 |
1,7 |
23,0 |
1391 |
0,193 |
12,5 |
305 |
315 |
| 1 × 120 |
24/2.52 |
2,5 |
1,8 |
25,0 |
1655 г. |
0,153 |
12,5 |
355 |
360 |
| 1 × 150 |
30/2,52 |
2,5 |
1,8 |
26,0 |
1961 год |
0,124 |
12,5 |
405 |
405 |
| 1 × 185 |
37/2,52 |
2,5 |
1,9 |
28,0 |
2334 |
0,0991 |
12,5 |
465 |
455 |
| 1 × 240 |
48/2,52 |
2.6 |
1,9 |
30,0 |
2904 |
0,0754 |
12,5 |
550 |
530 |
| 1 × 300 |
61/2,52 |
2,8 |
2.0 |
33,0 |
3547 |
0,0601 |
12,5 |
635 |
595 |
| 1 × 400 |
61/2,97 |
3.0 |
2.2 |
37,0 |
4572 |
0,0470 |
12,5 |
745 |
680 |
| 1 × 500 |
61/3.23 |
3.2 |
2.3 |
41,0 |
5630 |
0,0366 |
12,5 |
855 |
765 |
| 1 × 630 |
61/3,50 |
3.2 |
2.4 |
45,0 |
6922 |
0,0283 |
12,5 |
980 |
860 |
| 1 × 800 |
91/3.20 |
3.2 |
2,5 |
50,0 |
8252 |
0,0221 |
12,5 |
1130 |
950 |
| 1 × 1000 |
91/3,75 |
3.2 |
2.6 |
54,8 |
10548 |
0,0176 |
12,5 |
1240 |
1040 |
| 3 × 25 |
7/2.14 |
2,5 |
2.1 |
37,0 |
1858 г. |
0,727 |
12,5 |
120 |
125 |
| 3 × 35 |
7/2,52 |
2,5 |
2.2 |
39,0 |
2244 |
0,524 |
12,5 |
145 |
155 |
| 3 × 50 |
10/2,52 |
2,5 |
2.3 |
40,0 |
2767 |
0,387 |
12,5 |
175 |
180 |
| 3 × 70 |
14/2,52 |
2,5 |
2.4 |
45,0 |
3494 |
0,268 |
12,5 |
215 |
220 |
| 3 × 95 |
19/2,52 |
2,5 |
2,5 |
48,0 |
4334 |
0,193 |
12,5 |
265 |
265 |
| 3 × 120 |
24/2.52 |
2,5 |
2.6 |
51,0 |
5181 |
0,153 |
12,5 |
305 |
300 |
| 3 × 150 |
30/2,52 |
2,5 |
2,7 |
54,0 |
6154 |
0,124 |
12,5 |
345 |
340 |
| 3 × 185 |
37/2,52 |
2,5 |
2,9 |
58,0 |
7334 |
0,0991 |
12,5 |
400 |
380 |
| 3 × 240 |
48/2,52 |
2.6 |
3.0 |
63,0 |
9146 |
0,0754 |
12,5 |
470 |
435 |
| 3 × 300 |
61/2,52 |
2,8 |
3.2 |
69,0 |
11176 |
0,0601 |
12,5 |
535 |
485 |
| 3 × 400 |
61/2,97 |
3.0 |
3,5 |
77,0 |
14379 |
0,0470 |
12,5 |
620 |
520 |
Упаковка и доставка:Мы способны соблюдать самые строгие графики поставок в соответствии с каждым заказом на поставку. Соблюдение сроков всегда является главным приоритетом, поскольку любая задержка в доставке кабеля может привести к общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных бобинах, гофрокоробах и бухтах. Концы кабеля герметизируются самоклеящейся лентой БОПП и негигроскопичными уплотнительными колпачками для защиты концов кабеля от влаги. Требуемая маркировка должна быть напечатана устойчивым к атмосферным воздействиям материалом на внешней стороне барабана в соответствии с требованиями заказчика.
