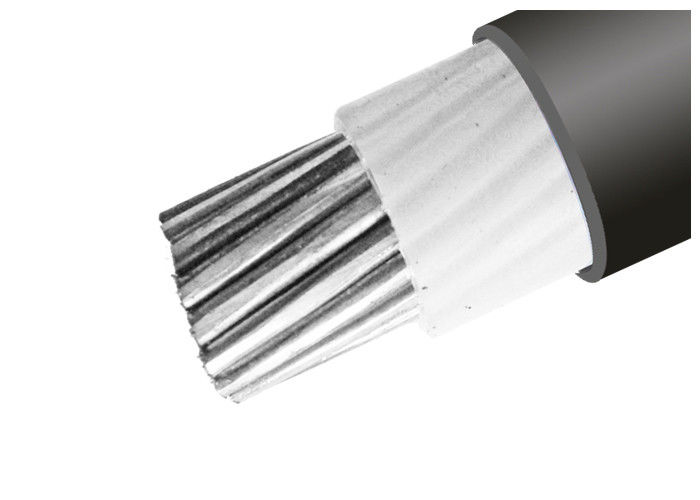

Изолированный кабель 50mm2 AL PVC Xlpe для линии распределения / передачи электроэнергии
Заявления: XLPE изолированный кабель используется в качестве линии распределения и передачи электроэнергии при номинальном напряжении 0,6/1KV.
Строительство:
| Кондуктор |
Алюминиевый проводник согласно IEC 60228, класс 2 |
| Кругообразный или круглообразный проводник |
| Изоляция |
XLPE (Cross-Linked Polyethylene) при температуре 90°C, множество цветовых вариантов |
| Металлический экран необязателен |
Медная лента или медная проволока, не требующая переплетения |
| Покрытие |
ПВХ или FR-ПВХ типа ST2 по IEC 60502, черный или красный или на заказ |
Советы по заказу
Номинальное напряжение
Стандарт применения: IEC/BS/UL/GB
Количество ядер
Размер и конструкция проводника
Тип изоляции
Бронетанковая или бронетанковая.
Необходимость покрытия
Длина кабеля и требования к упаковке
Другие требования
Технические данные:Номинальное напряжение:0.6/1 кВ низкое напряжение
Максимальная температура проводника: при нормальных (90°C), аварийных (130°C) или коротких замыканиях не более 5 с (250°C).
Минимальная температура окружающей среды 0 oC после установки и только при фиксированном положении кабеля
Минимальный радиус изгиба: 20 x кабельный O.D. для одного ядра без брони
15 x кабеля O.D для многоядерного без бронирования
15 х кабелей с О.Д. для одного ядра с броней
12 х кабелей О.Д. для многоядер с броней
СтандартыМеждународное: IEC 60502, IEC 60228, (IEC 60332-3 только для типа FR)
Китай: GB/T 12706, (GB/T 18380-3 только для типа FR)
Другие стандарты, такие как BS, DIN, VDE и ICEA по запросу
Установка
1Температура установки не должна превышать 20°C. Если температура окружающей среды ниже 0°C, кабель должен быть предварительно подогрет.
2Радиус изгиба кабеля должен быть не менее 8 раз.
3После установки кабель должен пройти испытание напряжения в течение 15 мин. 3,5 кВ постоянного тока.
Технический параметр:
| Пересечение проводника |
Толщина изоляции |
Толщина оболочки |
Приблизительно. |
Приблизительно. |
Максимальное сопротивление DC проводника (20 °C) |
Испытание напряжения AC |
Нынешний рейтинг |
| мм2 |
мм |
мм |
мм |
В кг/км |
Ом /км |
КВ/5 мин |
В воздухе (А) |
В почве ((А) |
| 1х50 |
1.0 |
1.5 |
13 |
245 |
0.641 |
3.5 |
170 |
180 |
| 3х50 |
1.0 |
2.0 |
27 |
730 |
0.641 |
3.5 |
130 |
140 |
| 4х50 |
1.0 |
2.0 |
28 |
907 |
0.641 |
3.5 |
130 |
140 |
| 3х50+1х25 |
1.0 |
2.0 |
28 |
816 |
0.641 |
3.5 |
130 |
140 |
Упаковка и перевозка:Мы способны выполнить самые строгие графики доставки в соответствии с заказом.Соблюдение срока всегда является главным приоритетом, поскольку любое задержка в поставке кабеля может способствовать задержке проекта и превышению затрат.
Кабель поставляется в деревянных барабанах, волнистых коробках и катушках. Конечные концы кабеля запечатаны самоклеющейся лентой BOPP и гигроскопическими уплотнительными колпачками для защиты концов кабеля от влаги.Требуемая маркировка должна быть напечатана на наружной стороне барабана ветроустойчивым материалом в соответствии с требованиями клиента..
