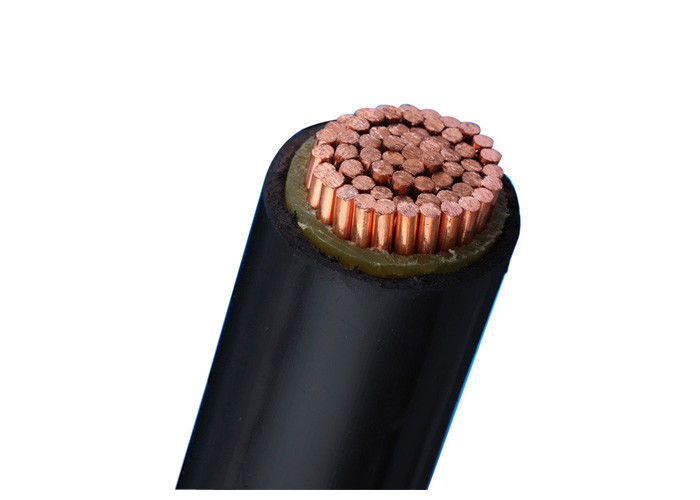

Электрический кабель LV XLPE NXY 70 кв. мм NXY одиночный и многожильный Сертификация CE IEC KEMA
Приложения: Кабель с изоляцией из сшитого полиэтилена используется в качестве линии распределения и передачи электроэнергии при номинальном напряжении 0,6/1 кВ.
Строительство:
| Дирижер |
Медный проводник согласно IEC 60228, класс 2 |
| Круглый или фасонный проводник |
| Гибкий проводник (класс 5) опционально. |
| Изоляция |
Сшитый полиэтилен (сшитый полиэтилен), рассчитанный на температуру 90 ℃, различные цвета на выбор. |
| Металлический экран опционально |
Медная лента или оплетка медных проводов опционально |
| ножны |
ПВХ или огнестойкий ПВХ типа ST2 по IEC 60502, черный или красный или по индивидуальному заказу |
Совет по заказу
Номинальное напряжение
Стандарт применения: IEC/BS/UL/GB
Количество ядер
Размер и конструкция проводника
Тип изоляции
Бронированный или небронированный. Если броня, тип и материал брони.
Требование к оболочке
Длина кабеля и требования к упаковке
Другое требование
Технические данные:Номинальное напряжение: 0,6/1 кВ, низкое напряжение
Максимальная температура проводника: в нормальных (90 ℃), аварийных (130 ℃) или условиях короткого замыкания не более 5 с (250 ℃).
Мин. Температура окружающей среды. 0 OC, после установки и только когда кабель находится в фиксированном положении
Мин. Радиус изгиба: 20 x наружный диаметр кабеля для одножильного кабеля без брони
15 кабелей наружного диаметра для многожильных без брони
15 x наружный диаметр кабеля для одножильного кабеля с броней
12 кабелей наружного диаметра для многожильных кабелей с броней
Стандарты:Международный: IEC 60502, IEC 60228 (IEC 60332-3 только для типа FR)
Китай: GB/T 12706 (GB/T 18380-3 только для типа FR)
Другие стандарты, такие как BS, DIN, VDE и ICEA, по запросу.
Установка
1. Температура установки не должна превышать 20 ℃. Если температура окружающей среды ниже 0 ℃, кабель следует предварительно нагреть.
2. Радиус изгиба кабеля должен быть не менее 8 раз.
3. После установки кабель должен выдержать испытание напряжением в течение 15 минут. 3,5 кВ постоянного тока
Технический параметр:
| Ном. Сечение проводника |
Толщина изоляции |
Толщина оболочки |
Прибл. ОД |
Приблизительный вес |
Макс. Сопротивление постоянного тока проводника (20 ℃) |
Испытательное напряжение переменного тока |
Текущий рейтинг |
| мм2 |
мм |
мм |
(мм) |
кг/км |
Ом/км |
кВ/5мин |
В воздухе (А) |
В почве(А) |
| 1 × 70 |
1.1 |
1,4 |
14,0 |
770 |
0,268 |
3,5 |
230 |
270 |
| 2 × 70 |
1.1 |
1,8 |
30,0 |
1872 г. |
0,268 |
3,5 |
230 |
270 |
| 3 × 70 |
1.1 |
1,8 |
37,0 |
2280 |
0,268 |
3,5 |
230 |
270 |
| 4 × 70 |
1.1 |
1,8 |
38 |
2928 |
0,268 |
3,5 |
230 |
270 |
| 5 × 70 |
1.1 |
2.1 |
49,0 |
3974 |
0,268 |
3,5 |
230 |
270 |
| 3×70+ 1×35 |
1.1 |
1,9 |
40 |
2585 |
0,268 |
3,5 |
230 |
270 |
| 4×70+ 1×35 |
1.1 |
2.0 |
43,6 |
3565 |
0,268 |
3,5 |
230 |
270 |
Упаковка и доставка:Мы способны соблюдать самые строгие графики поставок в соответствии с каждым заказом на поставку. Соблюдение сроков всегда является главным приоритетом, поскольку любая задержка в доставке кабеля может привести к общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных бобинах, гофрокоробах и бухтах. Концы кабеля герметизируются самоклеящейся лентой БОПП и негигроскопичными уплотнительными колпачками для защиты концов кабеля от влаги. Требуемая маркировка должна быть напечатана устойчивым к атмосферным воздействиям материалом на внешней стороне барабана в соответствии с требованиями заказчика.
Послепродажное обслуживание
Мы, Shanghai Shenghua Cable Group, специализируемся на исследованиях и разработках, а также производстве кабелей и проводов. Мы прошли международную сертификацию системы качества ISO9001:2008 (ZDHY), которая охватывает весь процесс управления предприятием. Для обеспечения соответствия продукции международным стандартам создана комплексная система контроля качества. Наш принцип: создание высококлассного предприятия, высококачественного продукта, отличного обслуживания и известного бренда. «Соблюдать гарантию качества и всегда обеспечивать пользователей надежными продуктами» — это наша приверженность качеству. Продукция нашей компании застрахована PICC (Народная страховая компания Китая). Кроме того, мы предлагаем конкретные гарантии, как показано ниже:
1. Мы гарантируем, что будем соблюдать требования гарантийного срока, указанного в договоре.
2. Мы будем производиться в соответствии с этой спецификацией, и Товары будут новыми, неиспользованными, самых последних или актуальных моделей. После того, как нас выберут, мы будем поставлять Товар строго в соответствии с требованиями Контракта.
3. Гарантия остается действительной в течение двенадцати (12) месяцев после того, как Товар или любая его часть
в зависимости от обстоятельств, они были доставлены и приняты в конечном пункте назначения.
указанный в СУК, либо в течение восемнадцати (18) месяцев после даты отгрузки из порта или
место погрузки в стране происхождения, в зависимости от того, какой период завершится раньше.
4. В течение гарантийного срока покупатель может заявить непосредственно производителю в письменной форме или через агента о наличии каких-либо проблем с качеством товара. Производитель выполнит ремонт или замену в разумные сроки и возьмет на себя все связанные с этим расходы.
Шанхайская компания Shenghua Cable (Group) Co., Ltd.
