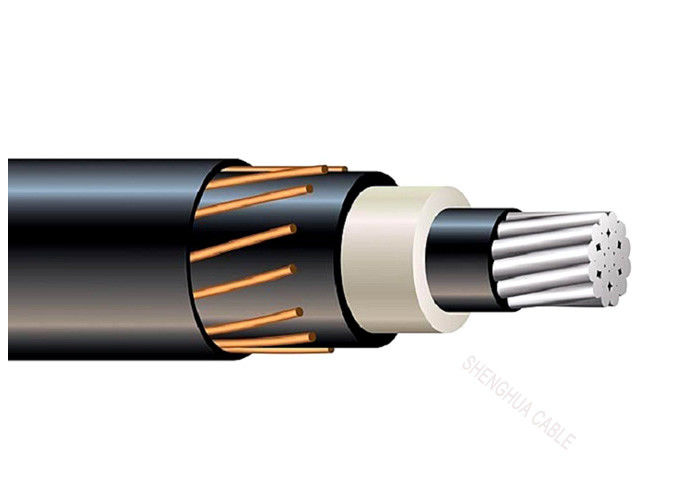

Электрический кабель MV 26/35 кВ CU/XLPE/CWS/PVC с сигнальным ядром или тремя ядрами экрана из меди
Заявления: Изолированный кабель XLPE используется в качестве линии распределения и передачи электроэнергии при номинальном напряжении 26/35 кВ.
Строительство:
| Кондуктор |
Медный проводник согласно IEC 60228, класс 2 |
| Кругообразный или круглообразный проводник |
| Гибкий проводник ((класс 5) необязателен. |
| Изоляция |
XLPE (Cross-Linked Polyethylene) при температуре 90°C, множество цветовых вариантов |
| Металлический экран необязателен |
Медная лента или медная проволока, не требующая переплетения |
| Покрытие |
ПВХ или FR-ПВХ типа ST2 по IEC 60502, черный или красный или на заказ |
Советы по заказу
Номинальное напряжение
Стандарт применения: IEC/BS/UL/GB
Количество ядер
Размер и конструкция проводника
Тип изоляции
Бронетанковая или бронетанковая.
Необходимость покрытия
Длина кабеля и требования к упаковке
Другие требования
Технические данные:Номинальное напряжение:26/35 кВ Среднее напряжение
Максимальная температура проводника: при нормальных (90°C), аварийных (130°C) или коротких замыканиях не более 5 с (250°C).
Минимальная температура окружающей среды 0 oC после установки и только при фиксированном положении кабеля
Минимальный радиус изгиба: 20 x кабельный O.D. для одного ядра без брони
15 x кабеля O.D для многоядерного без бронирования
15 х кабелей с О.Д. для одного ядра с броней
12 х кабелей О.Д. для многоядер с броней
СтандартыМеждународное: IEC 60502-2, IEC 60228, (IEC 60332-3 только для типа FR)
Китай: GB/T 12706, (GB/T 18380-3 только для типа FR)
Другие стандарты, такие как BS, DIN, VDE и ICEA по запросу
Технический параметр:
| Пересечение проводника |
Номер нитей/диаметры проводника |
Толщина изоляции |
Толщина оболочки |
Приблизительно. |
Приблизительно.
Вес
|
Максимальное сопротивление DC проводника (20 °C) |
Испытание напряжения AC |
Нынешний рейтинг |
| мм2 |
пч/мм |
мм |
мм |
мм |
В кг/км |
Ом /км |
КВ/5 мин |
В воздухе (А) |
В почве ((А) |
| 1 × 50 |
10/2.52 |
10.5 |
2.2 |
39.0 |
1758 |
0.387 |
91 |
220 |
215 |
| 1 × 70 |
14/2.52 |
10.5 |
2.4 |
41.0 |
2038 |
0.268 |
91 |
270 |
265 |
| 1 × 95 |
19/2.52 |
10.5 |
2.4 |
42.0 |
2355 |
0.193 |
91 |
330 |
315 |
| 1 × 120 |
24 часа в сутки.52 |
10.5 |
2.4 |
44.0 |
2666 |
0.153 |
91 |
375 |
360 |
| 1 × 150 |
30/2.52 |
10.5 |
2.5 |
45.0 |
3031 |
0.124 |
91 |
425 |
400 |
| 1 × 185 |
37/2.52 |
10.5 |
2.5 |
47.0 |
3427 |
0.0991 |
91 |
485 |
455 |
| 1 × 240 |
48/2.52 |
10.5 |
2.6 |
49.0 |
4070 |
0.0754 |
91 |
560 |
525 |
| 1 × 300 |
Шестьдесят один и половина.52 |
10.5 |
2.7 |
51.0 |
4748 |
0.0601 |
91 |
650 |
595 |
| 1 × 400 |
Шестьдесят один и половина.97 |
10.5 |
2.8 |
55.0 |
5801 |
0.0470 |
91 |
760 |
680 |
| 1 × 500 |
61/3.23 |
10.5 |
2.9 |
58.0 |
6623 |
0.0366 |
91 |
875 |
775 |
| 1 × 630 |
61/3.50 |
10.5 |
3 |
62.0 |
5211 |
0.0283 |
91 |
1000 |
875 |
| 1 × 800 |
91/3.20 |
10.5 |
3.1 |
68.0 |
10014 |
0.0221 |
91 |
1130 |
970 |
| 1 × 1000 |
91/3.75 |
10.5 |
3.3 |
72.0 |
12078 |
0.0176 |
91 |
1250 |
1060 |
| 3 × 50 |
10/2.52 |
10.5 |
3.7 |
81.0 |
6728 |
0.387 |
91 |
185 |
200 |
| 3 × 70 |
14/2.52 |
10.5 |
3.8 |
84.0 |
7581 |
0.268 |
91 |
230 |
250 |
| 3 × 95 |
19/2.52 |
10.5 |
3.9 |
88.0 |
8630 |
0.193 |
91 |
280 |
300 |
| 3 × 120 |
24 часа в сутки.52 |
10.5 |
4.0 |
91.0 |
9688 |
0.153 |
91 |
310 |
330 |
| 3 × 150 |
30/2.52 |
10.5 |
4.1 |
95.0 |
11017 |
0.124 |
91 |
360 |
380 |
| 3 × 185 |
37/2.52 |
10.5 |
4.2 |
98.0 |
12390 |
0.0991 |
91 |
400 |
425 |
| 3 × 240 |
48/2.52 |
10.5 |
4.4 |
103.0 |
14427 |
0.0754 |
91 |
470 |
490 |
| 3 × 300 |
Шестьдесят один и половина.52 |
10.5 |
4.5 |
108.0 |
15940 |
0.0601 |
91 |
540 |
555 |
| 3 × 400 |
Шестьдесят один и половина.97 |
10.5 |
4.8 |
116.0 |
19346 |
0.0470 |
91 |
610 |
625 |
Упаковка и перевозка:Мы способны выполнить самые строгие графики доставки в соответствии с заказом.Соблюдение срока всегда является главным приоритетом, поскольку любое задержка в поставке кабеля может способствовать задержке проекта и превышению затрат.
Кабель поставляется в деревянных барабанах, волнистых коробках и катушках. Конечные концы кабеля запечатаны самоклеющейся лентой BOPP и гигроскопическими уплотнительными колпачками для защиты концов кабеля от влаги.Требуемая маркировка должна быть напечатана на наружной стороне барабана ветроустойчивым материалом в соответствии с требованиями клиента..
Обязательства по послеуслугам: Shanghai Shenghua Cable (Group) обладает принципом Shenghua "Стремиться к лучшему предприятию, производить лучший продукт, предоставлять лучшие услуги, создавать лучший бренд",настаивает на политике качества на первом месте, стремится достичь высокого качества и нулевых дефектов товаров. поэтому каждый клиент может в полной мере извлечь выгоду из превосходного качества и безупречного обслуживания Shenghua Cable.Мы соблюдаем дух Шэньхуа "Сделай все возможное"."Взаимно выигрываем", желаем установить долгосрочные и стабильные отношения с каждым клиентом.
1Мы будем беречь каждого клиента, каждое сотрудничество.
2Бесплатный предпродажный сервис, мы сделаем лучшее предложение для каждого клиента.
3Мы предоставим бесплатную операцию, техническое обслуживание и запуск установки.
техническое консультирование при установлении отношений сотрудничества с клиентами.
4. Вдумчивое послепродажное обслуживание. Наши продукты гарантированы PICC (Народная страховая компания Китая).
обеспечивать бесплатное обслуживание и отладку в течение 12 месяцев после установки (кроме неправильного использования).
5Мы гарантируем решить ваши проблемы в течение 24 часов в Шанхае, 72 часа для других районов.
6. 24 часа горячая телефонная линия. Мы назначим профессионального человека ответить на ваш вопрос своевременно.
Мы всегда твердо верим, что "Качество - это жизненная линия, обслуживание - это пропуск", что сделает нас ближе и теснее!
Компания Shanghai Shenghua Cable (Group) Co., Ltd.
Частые вопросы
Вопрос: Сколько времени требуется, чтобы получить ответ на предложение?
О: Большинство цитат возвращаются в течение 24 часов, однако, если это для специального строительства, это может занять больше дней.
Вопрос: Какие гарантии вы предоставляете своим товарам?
A: SHAN кабель гарантирует, что все наши продукты, провода, кабели и многое другое свободны от дефектов.Конкретные условия таковы::
1Мы гарантируем, что мы будем соблюдать требования гарантийного периода, указанного в контракте,что товары, поставляемые в рамках заказа на закупку кабеля и провода для самостоятельной распределительной сети
2Мы будем производиться в соответствии с этой спецификацией и товары будут новыми, неиспользованными, последней или текущей модели.Мы будем поставлять товары строго в соответствии с требованиями контракта..
3Гарантия действительна в течение двенадцати (12) месяцев после того, как товары или их часть, в зависимости от случая, были доставлены и приняты в конечном пункте назначения, указанном в СКК.или в течение восемнадцати (18) месяцев после даты перевозки из порта или места погрузки в стране происхождения, в зависимости от того, какой период заканчивается раньше.
4В течение гарантийного периода покупатель может заявить непосредственно производителю в письменной форме или через агента, если есть какая-либо проблема в качестве товаров.Производитель должен произвести ремонт или замену в разумный срок., и будет нести все расходы, связанные с этим.
Вопрос: Вы продаете другие продукты, кроме проводов и кабелей?
О: Провод и кабель - наша сильная сторона, однако мы также продаем разъемы, кабельные комплектации и кабельные инструменты, чтобы назвать лишь некоторые.
