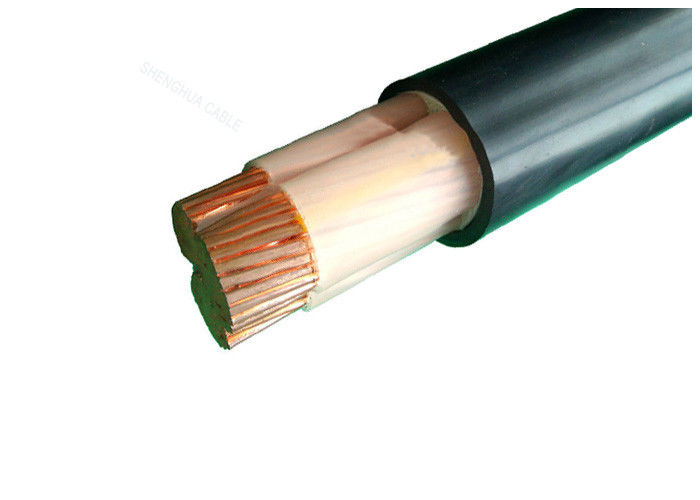

Ядр 4 с веерообразным сертификатом заполнителя КЭМА полипропилена медного кабеля проводника СЛПЭ
Описание:
изолированный СЛПЭ электрический кабель электричества 0.6/1кв
КУ/СЛПЭ/ПВК, ИЭК 60502
ИЭК 60502, ИЭК 60228, ГБ/Т 12706.1-2008.
КЭ, ККК, КЭМА. ИСО. ВДЭ
Конструкции
Проводник: Проводник сели на мель компактом, который медный, Кл.2 согласно ИЭК 60228
Изоляция: СЛПЭ (взаимн соединенный полиэтилен) расклассифицированное на ℃ 90
Оболочка: Тип СТ2 ПВК к ИЭК 60502, черный
Применения
Для класть внутри помещения и оутдоорс. Способный для того чтобы принести некоторую тракцию во время установки, но внешние механические силы. Не позволен класть одиночный кабель ядра в магнитных трубопроводах.
Стандарты
Интернатионал: ИЭК 60502, ИЭК 60228
Китай: ГБ/Т 12706.1-2008
Другие стандарты как БС, ДИН и ИКЭА по требованию
Технические данные
Расклассифицированное напряжение тока: 0.6/1кВ
Максимальн Проводник Темп.: нормальный (90℃), короткое замыкание отсутствие больше чем 5 с (160℃ когда раздел-зона под 300мм2, 140℃ когда раздел-зона выше 300мм2)
Минимальн Окружающ Темп.: Кабель будет пре хэатед если температура окружающей среды под 0℃
Минимальный радиус загиба: одиночный кабель 20 (д+Д) ±5% ядра
кабель 15 (д+Д) ±5% Мульти-ядра
Сертификаты
КЭ, РоХС, ККК, КЭМА и больше других по требованию
Приказывая совет
Расклассифицированное напряжение тока
Стандарт применения: ИЭК/БС/УЛ/ГБ
Количество ядров
Размер & конструкция проводника
Тип изоляции
Арморед или унарморед. Если панцырь, тип панцыря & материал
Требование оболочки
Длина требования к кабеля & упаковки
Другое требование
Технические данные:
| Ном. Поперечное сечение проводника | Нет стренг/Дя. проводника | Толщина изоляции | Толщина оболочки | Приблизительно О.Д. |
Приблизительно . Вес |
Максимальн Д.К Сопротивление проводника (℃ 20) | А.К напряжения тока испытания | Настоящая оценка | |
| мм2 | пк/мм | мм | мм | Нижний предел (мм) | кг/км | Ω /km | кВ/5мин | В воздухе (а) | Направьте в почву (а) |
| 4 × 4 | 1/2.25 | 0,7 | 1,8 | 13,0 | 253 | 4,61 | 3,5 | 34 | 45 |
| 4 × 6 | 1/2.76 | 0,7 | 1,8 | 14,0 | 337 | 3,08 | 3,5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0,7 | 1,8 | 17,0 | 501 | 1,83 | 3,5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0,7 | 1,8 | 20,0 | 778 | 1,15 | 3,5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0,9 | 1,8 | 23,0 | 1160 | 0,727 | 3,5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0,9 | 1,8 | 25 | 1554 | 0,524 | 3,5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1,0 | 1,8 | 23 | 2148 | 0,387 | 3,5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1,1 | 1,8 | 27 | 2928 | 0,268 | 3,5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1,1 | 1,9 | 31 | 3854 | 0,193 | 3,5 | 245 | 270 |
| 4 × 120 | 24/2.52 | 1,2 | 2,0 | 33 | 4925 | 0,153 | 3,5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1,4 | 2,2 | 38 | 6238 | 0,124 | 3,5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1,6 | 2,3 | 42 | 7562 | 0,0991 | 3,5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1,7 | 2,5 | 47 | 9836 | 0,0754 | 3,5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1,8 | 2,6 | 52 | 12550 | 0,0601 | 3,5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2,0 | 3,1 | 66 | 15929 | 0,0470 | 3,5 | 570 | 575 |
Упаковка и доставка
Мы способны на встречать самые строгие списки поставки согласно в заказу на покупку. Встреча крайнего срока всегда главный приоритет по мере того как любая задержка в доставке кабеля может вносить вклад в общие задержку и перерасход средств против сметы проекта.
Кабель поставлен в деревянных вьюрках, рифленых коробках и катушках. Концы кабеля загерметизированы с лентой само-прилипателя БОПП и не-водоемкими крышками запечатывания для защиты концов кабеля от влаги. Необходимая маркировка будет напечатана с погодостойким материалом на снаружи барабанчика согласно требованию к клиента.
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
