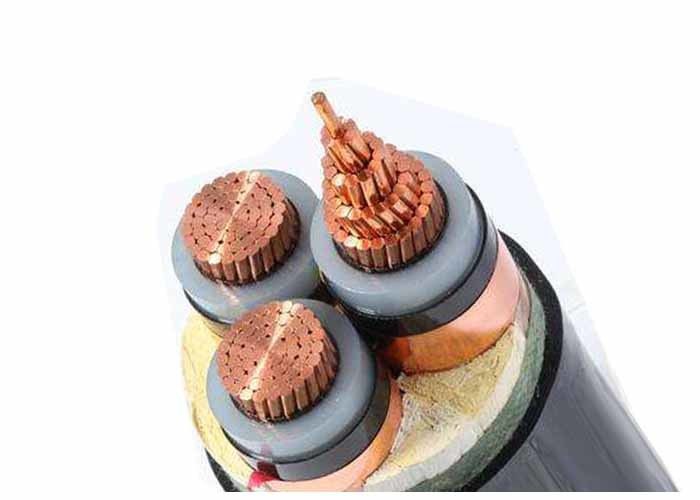

3C 240sqmm 33kV XLPE изолированный силовой кабель 240mm2 Медный кабель среднего напряжения IEC60502-2
Строительство
Проводник: Компактный многожильный медный провод, класс 2 согласно IEC 60228.
Экран проводника: полупроводник
Изоляция: XLPE (сшитый полиэтилен), рассчитанный на 90°С.
Изоляционный экран: полупроводник
Экран: Медная лента
Оболочка: ПВХ или огнестойкий ПВХ типа ST2 согласно IEC 60502, черного цвета.
Приложения
Для укладки внутри и снаружи помещений. Способен выдерживать определенную тягу во время установки, но не внешние механические силы. Прокладка одножильного кабеля в магнитопроводах не допускается.
Стандарты
Международный: IEC 60502, IEC 60228 (IEC 60332-3 только для ZR-YJV)
Китай: GB/T 12706 (GB/T 18380-3 только для ZR-YJV)
Другие стандарты, такие как BS, DIN и ICEA, по запросу.
Технические данные
Номинальное напряжение: 33 кВ
Максимальная температура проводника: в нормальных (90°С), аварийных (130°С) или условиях короткого замыкания не более 5 с (250°С).
Мин. Температура окружающей среды. 0 OC, после установки и только когда кабель находится в фиксированном положении
Мин. Радиус изгиба: 20 x наружный диаметр кабеля для одножильного кабеля
15 x наружный диаметр кабеля для многожильных кабелей
Технические характеристики
| Ном. Сечение проводника |
Пряди №/диаметр. Дирижера |
Толщина изоляции |
Толщина оболочки |
Прибл. ОД |
Прибл. |
Макс. Сопротивление постоянного тока проводника (20 ℃) |
Испытательное напряжение переменного тока |
Текущий рейтинг |
| Масса |
| мм2 |
шт/мм |
мм |
мм |
(мм) |
кг/км |
Ом/км |
кВ/5мин |
В воздухе (А) |
В почве(А) |
| 1 × 50 |
10/2,52 |
8 |
2 |
33 |
1560 г. |
0,387 |
63 |
210 |
215 |
| 1 × 70 |
14/2,52 |
8 |
2.1 |
35 |
1840 г. |
0,268 |
63 |
260 |
265 |
| 1 × 95 |
19/2,52 |
8 |
2.1 |
36 |
2140 |
0,193 |
63 |
320 |
315 |
| 1 × 120 |
24/2.52 |
8 |
2.2 |
38 |
2450 |
0,153 |
63 |
370 |
360 |
| 1 × 150 |
30/2,52 |
8 |
2.2 |
39 |
2790 |
0,124 |
63 |
420 |
405 |
| 1 × 185 |
37/2,52 |
8 |
2.3 |
41 |
3200 |
0,0991 |
63 |
480 |
455 |
| 1 × 240 |
48/2,52 |
8 |
2.3 |
43 |
3800 |
0,0754 |
63 |
565 |
530 |
| 1 × 300 |
61/2,52 |
8 |
2.4 |
45 |
4460 |
0,0601 |
63 |
650 |
595 |
| 1 × 400 |
61/2,97 |
8 |
2,5 |
49 |
5530 |
0,047 |
63 |
755 |
680 |
| 1 × 500 |
61/3.23 |
8 |
2.6 |
53 |
6160 |
0,0366 |
63 |
865 |
765 |
| 1 × 630 |
61/3,50 |
8 |
2.7 |
56 |
8020 |
0,0283 |
63 |
1000 |
860 |
| 3 × 50 |
10/2,52 |
8 |
2,8 |
55 |
5290 |
0,387 |
63 |
175 |
180 |
| 3 × 70 |
14/2,52 |
8 |
2,9 |
59 |
6240 |
0,268 |
63 |
220 |
220 |
| 3 × 95 |
19/2,52 |
8 |
3 |
62 |
7360 |
0,193 |
63 |
255 |
265 |
| 3 × 120 |
24/2.52 |
8 |
3.1 |
66 |
8350 |
0,153 |
63 |
290 |
300 |
| 3 × 150 |
30/2,52 |
8 |
3.2 |
69 |
9520 |
0,124 |
63 |
330 |
340 |
| 3 × 185 |
37/2,52 |
8 |
3.4 |
72 |
10830 |
0,0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2,52 |
8 |
3,5 |
77 |
12810 |
0,0754 |
63 |
495 |
435 |
| 3 × 300 |
61/2,52 |
8 |
3.7 |
82 |
14920 |
0,0601 |
63 |
565 |
485 |
| 3 × 400 |
61/2,97 |
8 |
3,9 |
90 |
18110 |
0,047 |
63 |
640 |
520 |
