3 ядра MV XLPE Электрический кабель Алюминиевый проводник Шанхай Top Manufacturer
Применение
Используется в трансформаторных станциях, коммутационных блоках, электростанциях и промышленных предприятиях.в кабельных каналах, в воде, в условиях, когда кабели не подвергаются более тяжелым механическим нагрузкам и напряжению натяжения.
Стандарты
Международное: IEC 60502-2, IEC 60228
Китай: GB/T 12706.2-2008
Другие стандарты, такие какBS,DIN и ICEA по запросу

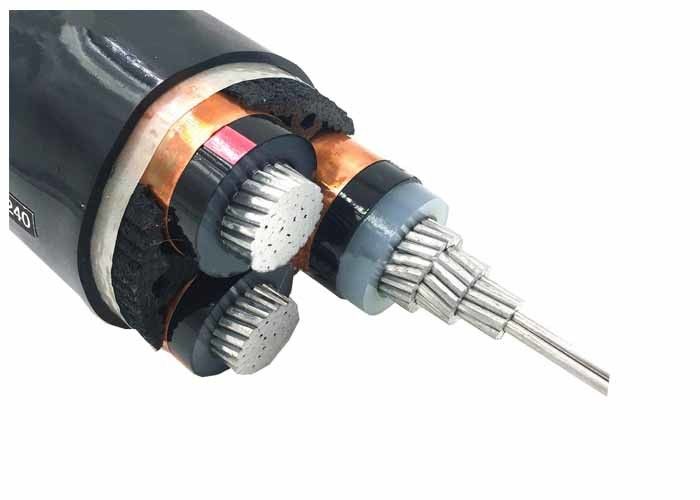

Строительство
1..... обнажённый голый алюминий
2..... внутренний слой полупроводящего материала
3..... изоляция ядра из полиэтилена с перекрестным соединением
4..... внешний слой полупроводящего материала
5..... полупроводящая лента
6..... экраны из медных проводов или ленты
7..... Наполнители, ленты, пряжа или бумага
8..... Нетканая лента или огнеупорная лента
9.... Общая оболочка: поливинилхлорид (PVC) или FR-PVC, PE, LSOH
Технические данные:
|
Испытательное напряжение
|
6 / 10 кВ
|
[kV]
|
21 / 5 мин.
|
|
|
12 / 20 кВ
|
[kV]
|
42 / 5 мин.
|
|
|
18 / 30 кВ
|
[kV]
|
63 / 5 мин.
|
|
Температурный диапазон
|
в движении
|
|
-20°C до +90°C
|
|
|
фиксированный
|
|
-20°C до +90°C
|
|
Рабочая температура
|
короткое замыкание
|
°C
|
250
|
|
Время короткой цепи
|
Макс.
|
[sec]
|
5
|
|
Радиус изгиба
|
минуты.
|
x диаметр
|
15
|
|
Возгораемость
|
стандартный
|
|
EN 50265-2-1
|
*) Упаковка: CUT = кабель различной длины на барабане или катушке, возможная резка по требуемой длине
Подробная информация о кабеле питания (от 6 до 35 кВ)
YJ: Изоляция XLPE
V: ПВХ оболочка
32: бронежилеты из стальной проволоки
22: стальные ленточные бронежилеты
72: Алюминиевая проволока бронирование √1 ядро
62: бронежилеты из нержавеющей стали
ZR: огнестойкость
|
MV ((11kv 15kv 33kv) Кабель питания
|
|
Модель и описание Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) кВ
|
Номер ядра
|
Площадь поперечного сечения проводника ((mm2)
|
|
Изоляция xlpe
|
1 ядро 3 ядра
|
10 16 25 35 70 95 120 150 185 240 300 400 500 630 м2
|
|
Cu ядро
|
|
YJV, N2XSY;кабель питания с обшивкой из ПВХ
|
|
YJV22;блокированная стальная лента, кабель питания с обшивкой из ПВХ
|
|
YJV32, YJV42; стальные провода с бронированным корпусом, кабель питания с обшивкой из ПВХ
|
|
Аль Кор
|
|
YJLV, NA2XSY; кабель питания с обшивкой из ПВХ
|
|
YJLV22;стелевая лента с бронированным покрытием, кабель питания из ПВХ
|
|
YJLV32, YJLV42; стальные провода с бронированным проводом, кабель питания с обшивкой из ПВХ
|
Этот продукт применим к линии электропередачи и распределения с номинальным напряжением переменного тока ((U0/U) системы 3,6 кВ-26 кВ/36 кВ. Он направляется в воздухе (кабельный мост, внутренняя стенка,и поднос) и почвы ((прямо похоронен, кабельной траншеи, трубы и т.д.) соответственно в зависимости от различия структуры защитного слоя.
Сертификат
ISO,CE, KEMAВЭК,RoHS, CCC,P3Cи другие по запросу
Опаковка и перевозка
Все кабели для экспорта хорошо упакованы и защищены деревянным барабаном или деревянным и стальным барабаном.После того, как хорошо упакованные кабельные бочки отправлены в морской портВсе кабельные барабаны прочно закреплены ремнем безопасности, чтобы гарантировать, что во время морской перевозки не будет никакого движения.Размер контейнера выбирается в зависимости от веса всего груженного груза или по требованию клиента..
Услуги
* Мы являемся крупнейшим производителем электрических проводов и кабелей в Китае и имеем более 20 лет опыта производства и маркетинга.
* Мы принимаем OEM. Размер кабеля и материал настраиваются. Приветствуются собственный логотип и собственный дизайн. Мы будем производить в соответствии с вашими требованиями и описанием;
* Пожалуйста, отправьте нам запрос для получения дополнительной информации о продукции, и мы дадим вам обратную связь в течение 12 часов.
