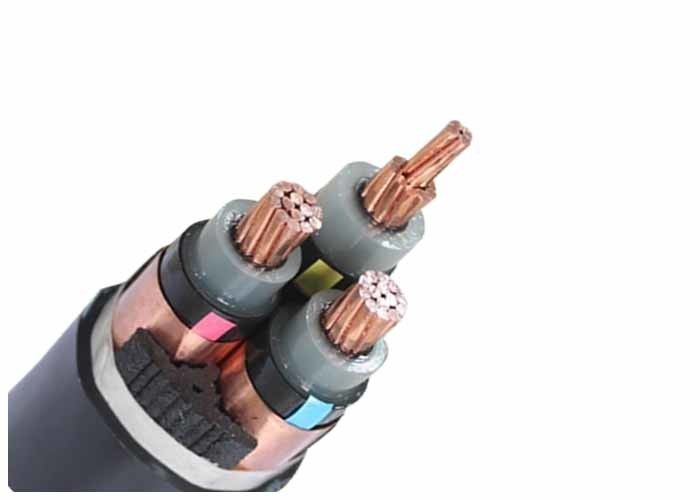

IEC60502-2 Стандарт 3X185MM2 Электрический кабель 11 кВ 33 кВ
Применение
Среднее напряжение XLPE Изолированный кабель питания используется для передачи и распределения энергии в системе передачи и распределения энергии 35 кВ или ниже.,строительство, горнодобывающая промышленность, металлургия, нефтехимическая промышленность и коммуникации в полной замене кабеля изоляции из бумаги, погруженного в нефть.
Недвижимость
Этот продукт применим к линии электропередачи и распределения с номинальным напряжением переменного тока ((U0/U) системы 3,6 кВ-26 кВ/36 кВ. Он направляется в воздухе (кабельный мост, внутренняя стена,и поднос) и почвы ((прямо похоронен, кабельной траншеи, трубы и т.д.) соответственно в зависимости от различия структуры защитного слоя.
1Наибольшая допустимая рабочая температура проводника для длительной работы составляет 90 градусов.
2В коротком замыкании (макс. длительный срок не более 5 секунд) максимальная температура для проводника не более 250 градусов.
3.Кабель прокладывается без горизонтального предела падения. Температура окружающей среды не должна быть ниже нуля при прокладке. В противном случае он должен быть предварительно подогрет.
4Отличные электрические характеристики, устойчивость к химической коррозии.
5.Они могут выдерживать рекомендуемую тягу при прокладке.Они могут выдерживать тягу снаружи.Остается низкий дым без галогена после сжигания.Задерживает сжигание кабеля.
Строительство
| Кондуктор |
Компактный проводник с медной нитью, класс 2 согласно IEC 60228 |
| Круглый твердый медный проводник, класс 1 согласно IEC 60228 |
| Гибкий проводник медной цепи класса 5 согласно IEC 60228 |
| Экран проводника |
Полупроводники |
| Изоляция |
XLPE ((полиэтилен с перекрестными связями) |
| Изоляционный экран |
Полупроводники |
| Металлический щит |
Медная лента экрана или Медная проволока и медная лента щит |
| Наполнитель |
Наполнительные полоски |
| Опаковая лента |
Лента обертывания из нетканых тканей или прочая лента обертывания |
| Внутреннее покрытие |
Экструдированный ПВХ (LSOH) |
| Броня |
Оружие из стальной ленты |
| Общая оболочка |
PVC, FR-PVC, PE или LSOH |
Спецификации
| Кабель питания (от 6 до 35 кВ) |
| Модель и описание Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) кВ |
Номер ядра |
Площадь поперечного сечения проводника ((mm2) |
| Изоляция xlpe |
1 ядро 3 ядра |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 м2 |
| Cu ядро |
Аль Кор |
| YJV, N2XSY;кабель питания с обшивкой из ПВХ |
YJLV, NA2XSY; кабель питания с обшивкой из ПВХ |
| YJV22;блокированная стальная лента, кабель питания с обшивкой из ПВХ |
YJLV22;стелевая лента с бронированным покрытием, кабель питания из ПВХ |
| YJV32, YJV42; стальные провода с бронированным корпусом, кабель питания с обшивкой из ПВХ |
YJLV32, YJLV42; стальные провода с бронированным проводом, кабель питания с обшивкой из ПВХ |
| изоляция из ПВХ |
| Cu Core |
Аль Кор |
| VV ((VY);ПВХ ((PE) кабель питания с обшивкой |
VLV ((VLY);PVC ((PE) обшитый кабель питания |
| VV22 ((VV23);блокированная стальная лента,ПВХ ((PE) обшитый кабель питания |
VLV22 ((VLV23);блокированная стальная лента,ПВХ ((PE) обшитый кабель питания |
| VV32 ((VV33),VV42 ((VV43); стальные провода с бронированным,PVC ((PE) обшитым кабелем питания |
VLV32(VLV33),VLV42(VLV43);блокированный стальной провод, ПВХ(PE) с обшивкой |
Технические данные
| Испытательное напряжение |
6 / 10 кВ |
[kV] |
21 / 5 мин. |
| |
12 / 20 кВ |
[kV] |
42 / 5 мин. |
| |
18 / 30 кВ |
[kV] |
63 / 5 мин. |
| Температурный диапазон |
в движении |
|
-20°C до +90°C |
| |
фиксированный |
|
-20°C до +90°C |
| Рабочая температура |
короткое замыкание |
°C |
250 |
| Время короткой цепи |
Макс. |
[sec] |
5 |
| Радиус изгиба |
минуты. |
x диаметр |
15 |
| Возгораемость |
стандартный |
|
EN 50265-2-1 |
| Пересечение проводника |
Номер нитей/диаметры проводника |
Толщина изоляции |
Толщина внутренней оболочки |
Толщина стальной ленты |
Толщина оболочки |
Приблизительно. |
Приблизительно. |
Максимальное сопротивление DC проводника (20 °C) |
Испытание напряжения AC |
Нынешний рейтинг |
| мм2 |
пч/мм |
мм |
мм |
мм |
мм |
(мм) |
В кг/км |
Ом /км |
КВ/5 мин |
В воздухе (А) |
В почве ((А) |
| 3 × 35 |
7/2.52 |
5.5 |
1.8 |
2х0.5 |
2.9 |
58.0 |
4840 |
0.524 |
42 |
140 |
155 |
| 3 × 50 |
10/2.52 |
5.5 |
1.8 |
2х0.5 |
3.0 |
61.0 |
5463 |
0.387 |
42 |
165 |
180 |
| 3 × 70 |
14/2.52 |
5.5 |
2.0 |
2х0.5 |
3.1 |
65.0 |
6446 |
0.268 |
42 |
210 |
220 |
| 3 × 95 |
19/2.52 |
5.5 |
2.0 |
2х0.5 |
3.2 |
68.0 |
7457 |
0.193 |
42 |
255 |
265 |
| 3 × 120 |
24 часа в сутки.52 |
5.5 |
2.0 |
2х0.5 |
3.3 |
71.0 |
8459 |
0.153 |
42 |
290 |
300 |
| 3 × 150 |
30/2.52 |
5.5 |
2.2 |
2х0.5 |
3.4 |
75.0 |
10555 |
0.124 |
42 |
330 |
340 |
| 3 × 185 |
37/2.52 |
5.5 |
2.2 |
2х0.5 |
3.5 |
78.0 |
11925 |
0.0991 |
42 |
375 |
380 |
| 3 × 240 |
48/2.52 |
5.5 |
2.2 |
2х0.8 |
3.7 |
83.0 |
13959 |
0.0754 |
42 |
435 |
435 |
| 3 × 300 |
Шестьдесят один и половина.52 |
5.5 |
2.2 |
2х0.8 |
3.9 |
88.0 |
16314 |
0.0601 |
42 |
495 |
485 |
| 3 × 400 |
Шестьдесят один и половина.97 |
5.5 |
2.3 |
2х0.8 |
4.1 |
95.0 |
19032 |
0.047 |
42 |
565 |
520 |
Характеристики продукта:
- Отличные электрические и физические свойства - значительно меньше потерь при передаче электроэнергии, экономия энергии.
- Способность переносить большие токи - более высокая рабочая температура.
- Более высокая прочность и устойчивость - Антитермическая деформация, стрессовые трещины, а также Термическое старение.
- Легкость установки - нет ограничений на планировку линии, топографию или высоту.
- Без обслуживания - длительный срок службы до 60 лет.
