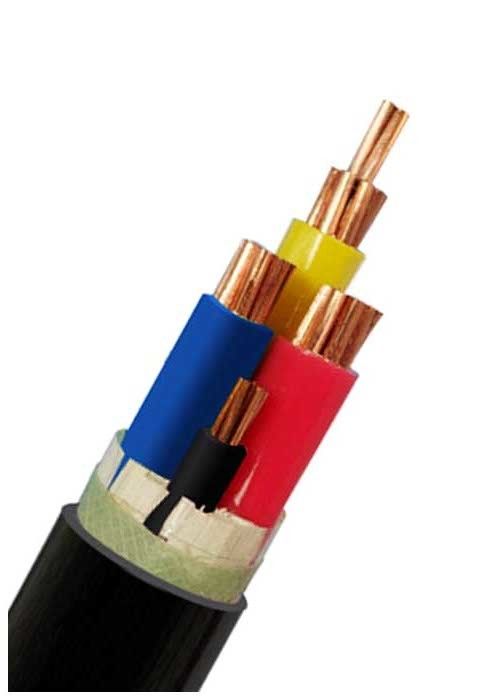

Трехфазный медный проводник, небронированный силовой кабель с изоляцией из сшитого полиэтилена, 600/1000 В, 3x10 мм2
Описание:
Электрический силовой кабель с изоляцией из сшитого полиэтилена 0,6/1 кВ
CU/XLPE/ПВХ, IEC 60502
МЭК 60502, МЭК 60228, ГБ/Т 12706.1-2008.
CE, CCC, КЕМА. ИСО. ВДЕ
Конструкции
Проводник: Компактный многожильный медный провод, класс 2 согласно IEC 60228.
Изоляция: XLPE (сшитый полиэтилен), рассчитанный на 90 ℃.
Оболочка: ПВХ типа ST.2согласно IEC 60502, черный
Приложения
Для укладки внутри и снаружи помещений. Способен выдерживать определенную тягу во время установки, но не внешние механические силы. Прокладка одножильного кабеля в магнитопроводах не допускается.
Стандарты
Международный: МЭК 60502, МЭК 60228.
Китай: ГБ/Т 12706.1-2008.
Другие стандарты, такие как BS, DIN и ICEA, по запросу.
Технические данные
Номинальное напряжение: 0,6/1 кВ
Макс. Температура проводника: нормальная (90 ℃), короткое замыкание не более 5 с (160 ℃ при площади сечения менее 300 мм).2, 140℃ при площади сечения более 300 мм.2)
Мин. Температура окружающей среды: кабель должен быть предварительно нагрет, если температура окружающей среды ниже 0 ℃.
Мин. Радиус изгиба: одножильный кабель 20(d+D)±5%
Многожильный кабель 15(d+D)±5%
Сертификаты
CE, RoHS, CCC, KEMA и другие по запросу.
Упаковка:
Технические характеристики:
| Ном. Сечение проводника |
Пряди №/диаметр. дирижера |
Толщина изоляции |
Толщина оболочки |
Прибл. ОД |
Приблизительно
.Масса
|
Макс. Сопротивление постоянного тока проводника (20 ℃) |
Испытательное напряжение переменного тока |
Текущий рейтинг |
| мм2 |
шт/мм |
мм |
мм |
Нижний предел (мм) |
кг/км |
Ом/км |
кВ/5мин |
В воздухе (А) |
Прямо в почву(A) |
| 3 × 1,5 |
1/1,38 |
0,7 |
1,4 |
10,0 |
145 |
12.1 |
3,5 |
20 |
27 |
| 3 × 2,5 |
1/1,78 |
0,7 |
1,8 |
11,0 |
185 |
7.41 |
3,5 |
26 |
35 |
| 3 × 4 |
1/2,25 |
0,7 |
1,8 |
12,0 |
250 |
4,61 |
3,5 |
34 |
45 |
| 3 × 6 |
1/2,76 |
0,7 |
1,8 |
13,0 |
320 |
3.08 |
3,5 |
43 |
57 |
| 3 × 10 |
7/1,38 |
0,7 |
1,8 |
16,0 |
450 |
1,83 |
3,5 |
60 |
77 |
| 3 × 16 |
7/1,78 |
0,7 |
1,8 |
18,0 |
640 |
1.15 |
3,5 |
83 |
105 |
| 3 × 25 |
7/2.14 |
0,9 |
1,8 |
21,0 |
940 |
0,727 |
3,5 |
105 |
125 |
| 3 × 35 |
7/2,52 |
0,9 |
1,8 |
23,0 |
1260 |
0,524 |
3,5 |
125 |
155 |
| 3 × 50 |
10/2,52 |
1.0 |
1,8 |
23,0 |
1670 г. |
0,387 |
3,5 |
160 |
185 |
| 3 × 70 |
14/2,52 |
1.1 |
1,8 |
26,0 |
2280 |
0,268 |
3,5 |
200 |
225 |
| 3 × 95 |
19/2,52 |
1.1 |
1,9 |
30,0 |
3020 |
0,193 |
3,5 |
245 |
270 |
| 3 × 120 |
24/2.52 |
1.2 |
2.0 |
32,0 |
3790 |
0,153 |
3,5 |
285 |
310 |
| 3 × 150 |
30/2,52 |
1,4 |
2.2 |
37,0 |
4750 |
0,124 |
3,5 |
325 |
345 |
| 3 × 185 |
37/2,52 |
1,6 |
2.3 |
41,0 |
5654 |
0,0991 |
3,5 |
375 |
390 |
| 3 × 240 |
48/2,52 |
1,7 |
2.4 |
46,0 |
7243 |
0,0754 |
3,5 |
440 |
450 |
| 3 × 300 |
61/2,52 |
1,8 |
2.6 |
51,0 |
9465 |
0,0601 |
3,5 |
505 |
515 |
| 3 × 400 |
61/2,97 |
2.0 |
3.0 |
64,0 |
12066 |
0,0470 |
3,5 |
570 |
575 |
