19/33KV Трехъядерный защищенный высоковольтный XLPE изолированный силовой кабель 3x300SQMM
Строительство

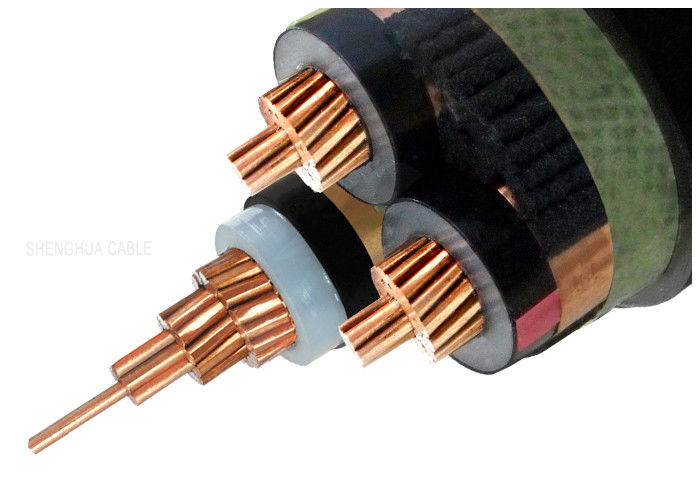

CU/XLPE/STA/PVC бронированный электрический кабель
- Круглое обнаженное алюминиевое ядро с натяжкой согласно IEC 60228
- Внутренний полупроводящий слой
- Изоляция ядра XLPE
- Код цвета в соответствии с HD 308 S2
- Внешний полупроводящий слой
- Полупроводящая лента
- Медный экранированный ленточный экран
- Наполнитель
- Внутренняя оболочка из ПВХ
- Оружие из оцинкованной стали (STA)
- ПВХ наружная оболочка (красная или черная)
Кодовое название:
YJ: Изоляция XLPE
L: Алюминиевый проводник
V: ПВХ оболочка
32:Обвешивание из стальной проволоки3 ядра
22:Стальные ленточные бронежилеты3 ядра
72: Алюминиевая проволока бронирование √1 ядро
62: бронежилеты из нержавеющей стали
ZR: огнестойкость
Применение
Используется для линии электропередачи и распределения с номинальным напряжением 35 кВ и ниже.
Электрический кабель высокого и среднего напряжения для статического применения на земле, внутри и снаружи объектов, на открытом воздухе, в кабельных каналах, в воде,в условиях, когда кабели не подвергаются более тяжелым механическим нагрузкам и натяжной нагрузке.
| MV ((11kv 15kv 33kv) Кабель питания |
| Модель и описание Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) кВ |
Номер ядра |
Площадь поперечного сечения проводника ((mm2) |
| Изоляция xlpe |
1 ядро 3 ядра |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 м2 |
| Cu ядро |
| YJV, N2XSY;кабель питания с обшивкой из ПВХ |
| YJV22;блокированная стальная лента, кабель питания с обшивкой из ПВХ |
| YJV32, YJV42; стальные провода с бронированным корпусом, кабель питания с обшивкой из ПВХ |
| Аль Кор |
| YJLV, NA2XSY; кабель питания с обшивкой из ПВХ |
| YJLV22;стелевая лента с бронированным покрытием, кабель питания из ПВХ |
| YJLV32, YJLV42; стальные провода с бронированным проводом, кабель питания с обшивкой из ПВХ |
Стандартный
Международное: IEC 60502, IEC 60228
Китай: GB/T 12706
Другие стандарты, такие как BS, DIN и ICEA по запросу
Технические данные:
Максимальная температура проводника: ниже нормы (90ОC), чрезвычайная ситуация (130ОC) или короткого замыкания не более 5 с (250°C).
Минимальная температура окружающей среды 0ОC, после установки и только при фиксированном положении кабеля
Минимальный радиус изгиба: 15 x кабельной перегрузки для одного ядра
12 x кабеля O.D для многоядерного
| Испытательное напряжение |
6 / 10 кВ |
[kV] |
21 / 5 мин. |
| |
12 / 20 кВ |
[kV] |
42 / 5 мин. |
| |
18 / 30 кВ |
[kV] |
63 / 5 мин. |
| Температурный диапазон |
в движении |
|
-5°C до +70°C |
| |
фиксированный |
|
-20°C до +70°C |
| Рабочая температура |
короткое замыкание |
°C |
250 |
| Время короткой цепи |
Макс. |
[sec] |
5 |
| Радиус изгиба |
минуты. |
x диаметр |
15 |
| Возгораемость |
стандартный |
|
EN 60332-1-2 |
| Пересечение проводника |
Номер нитей/диаметры проводника |
Толщина изоляции |
Толщина внутренней оболочки |
Диа из бронированной проволоки |
Толщина оболочки |
Приблизительно. |
Приблизительно.
Вес
|
Максимальное сопротивление DC проводника (20 °C) |
Испытание напряжения AC |
Нынешний рейтинг |
| мм2 |
пч/мм |
мм |
мм |
мм |
мм |
(мм) |
В кг/км |
Ом /км |
КВ/5 мин |
В воздухе (А) |
В почве ((А) |
| 3 × 50 |
10/2.52 |
8 |
1.8 |
3.15 |
3.5 |
80.0 |
9376 |
0.387 |
63 |
175 |
180 |
| 3 × 70 |
14/2.52 |
8 |
1.8 |
3.15 |
3.6 |
84.0 |
10426 |
0.268 |
63 |
220 |
220 |
| 3 × 95 |
19/2.52 |
8 |
1.8 |
3.15 |
3.7 |
87.0 |
11475 |
0.193 |
63 |
255 |
265 |
| 3 × 120 |
24 часа в сутки.52 |
8 |
1.8 |
3.15 |
3.8 |
90.0 |
12598 |
0.153 |
63 |
290 |
300 |
| 3 × 150 |
30/2.52 |
8 |
1.8 |
3.15 |
3.9 |
93.0 |
13855 |
0.124 |
63 |
330 |
340 |
| 3 × 185 |
37/2.52 |
8 |
1.8 |
3.15 |
4.0 |
96.0 |
15233 |
0.0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2.52 |
8 |
2.0 |
3.15 |
4.2 |
102.0 |
17481 |
0.0754 |
63 |
495 |
435 |
| 3 × 300 |
Шестьдесят один и половина.52 |
8 |
2.0 |
3.15 |
4.4 |
107.0 |
19731 |
0.0601 |
63 |
565 |
485 |
| 3 × 400 |
Шестьдесят один и половина.97 |
8 |
2.0 |
3.15 |
4.6 |
114.0 |
23422 |
0.0470 |
63 |
640 |
520
|
