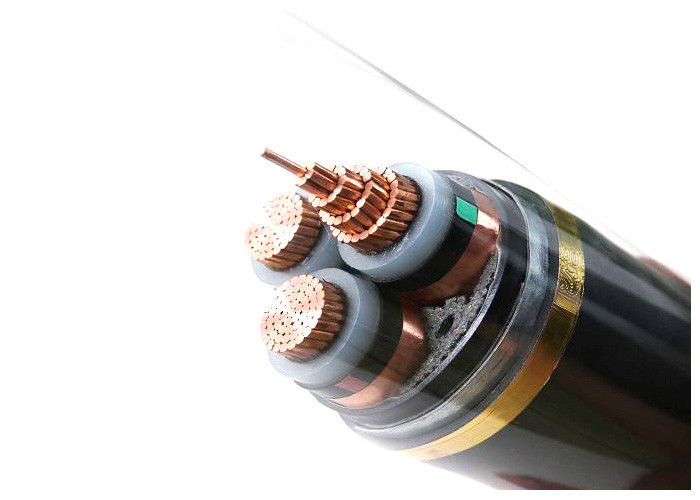

Электрический силовой кабель STA MV с изоляцией из сшитого полиэтилена 3,6 кВ/6 кВ IEC60502-2 STA MV
Приложение
Наносится на валы, воду и почву, способные выдерживать большее положительное давление. Силовой кабель с изоляцией из сшитого полиэтилена используется для передачи и распределения электроэнергии в системах передачи и распределения электроэнергии напряжением 35 кВ или ниже. Обычно он применяется в таких областях, как энергетика, строительство, шахты, металлургия, нефтехимическая промышленность и связь, полностью заменяя силовой кабель с масляной изоляцией и бумажной изоляцией.
Свойство
Этот продукт применим к линиям передачи и распределения электроэнергии с номинальным напряжением переменного тока (U0/U) системы 3,6/6 кВ-26/36 кВ. Он прокладывается в воздухе (рама кабельного моста, внутренняя настенная опора и лоток) и почве (прямо заглубленный, кабельная траншея, трубы и т. д.) соответственно в соответствии с разницей в структуре защитного слоя.
1. Максимально допустимая рабочая температура проводника при длительной работе составляет 90 градусов.
2. При коротком замыкании (макс. длительное время не более 5 секунд). Максимальная температура проводника не превышает 250 градусов.
3.Кабель проложен без ограничения горизонтального падения. Температура окружающей среды во время укладки должна быть не ниже 0. В противном случае его следует предварительно нагреть.
4. Отличные электрические характеристики, устойчивость к химической коррозии.
5. Они могут выдерживать необходимое тяговое усилие при прокладке. Они могут выдерживать тяговое усилие снаружи. После сжигания остается низкий уровень дыма, не содержащий галогенов. Замедляет горение кабеля.
Строительство
| Дирижер |
Компактный многожильный медный проводник, класс 2 согласно IEC 60228 |
| Круглый одножильный медный проводник, класс 1 согласно IEC 60228. |
| Гибкий многожильный медный проводник, класс 5 согласно IEC 60228 |
| Экран проводника |
Полупроводник |
| Изоляция |
Сшитый полиэтилен (сшитый полиэтилен) |
| Изоляционный экран |
Полупроводник |
| Металлический Щит |
Экран из медной ленты или экран из медной проволоки и медной ленты |
| Наполнитель |
Наполнители полоски |
| Упаковочная лента |
Нетканая упаковочная лента или упаковочная лента lsoh. |
| Внутреннее покрытие |
Экструдированный ПВХ или LSOH |
| Броня |
Стальная ленточная броня |
| Общая оболочка |
ПВХ, огнестойкий ПВХ, полиэтилен или LSOH |
Технические характеристики
| Силовой кабель среднего напряжения (от 6 до 35 кВ) |
| Модель и описание Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)кВ |
№ ядра |
Площадь поперечного сечения проводника (мм2) |
| изоляция из сшитого полиэтилена |
1 ядро 3 ядра |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 кв. мм |
| Медное ядро |
Аль Кор |
| YJV, N2XSY;Сетевой кабель в ПВХ оболочке |
YJLV, NA2XSY; Силовой кабель с ПВХ оболочкой |
| YJV22; армированный стальной лентой, силовой кабель с ПВХ-оболочкой |
YJLV22; армированный стальной лентой, силовой кабель с ПВХ-оболочкой |
| YJV32, YJV42; армированный стальной проволокой, силовой кабель с ПВХ-оболочкой |
YJLV32, YJLV42; армированный стальной проволокой, силовой кабель с ПВХ-оболочкой |
| ПВХ изоляция |
| медное ядро |
Аль Кор |
| Силовой кабель в оболочке ВВ(ВИ);ПВХ(ПЭ) |
Силовой кабель с оболочкой из ПВХ (ПЭ) ВНВ (ВЛИ); |
| ВВ22(ВВ23);бронированный стальной лентой,силовой кабель с оболочкой из ПВХ(ПЭ) |
VLV22(VLV23);бронированный стальной лентой,силовой кабель с оболочкой из ПВХ(ПЭ) |
| ВВ32(ВВ33),ВВ42(ВВ43);силовой кабель в броне из стальной проволоки, в оболочке из ПВХ(ПЭ) |
VLV32(VLV33),VLV42(VLV43);силовой кабель в броне из стальной проволоки, в оболочке из ПВХ(PE) |
Технические данные
| Испытательное напряжение |
6/10 кВ |
[кВ] |
21 / 5 мин. |
| |
12/20 кВ |
[кВ] |
42/5 мин. |
| |
18/30 кВ |
[кВ] |
63/5 мин. |
| Диапазон температур |
в движении |
|
от -20°С до +90°С |
| |
зафиксированный |
|
от -20°С до +90°С |
| Рабочая температура |
короткое замыкание |
°С |
250 |
| Время короткого замыкания |
макс. |
[сек] |
5 |
| Радиус изгиба |
мин. |
х диаметр |
15 |
| Воспламеняемость |
стандартный |
|
ЭН 50265-2-1 |
| Ном. Сечение проводника |
Пряди №/диаметр. Дирижера |
Толщина изоляции |
Толщина внутренней оболочки |
Толщина стальной ленты |
Толщина оболочки |
Прибл. ОД |
Прибл. Масса |
Макс. Сопротивление постоянного тока проводника (20 ℃) |
Испытательное напряжение переменного тока |
Текущий рейтинг |
| мм2 |
шт/мм |
мм |
мм |
мм |
мм |
(мм) |
кг/км |
Ом/км |
кВ/5мин |
В воздухе (А) |
В почве(А) |
| 3 × 35 |
7/2,52 |
5,5 |
1,8 |
2 × 0,5 |
2,9 |
58,0 |
4840 |
0,524 |
42 |
140 |
155 |
| 3 × 50 |
10/2,52 |
5,5 |
1,8 |
2 × 0,5 |
3.0 |
61,0 |
5463 |
0,387 |
42 |
165 |
180 |
| 3 × 70 |
14/2,52 |
5,5 |
2.0 |
2 × 0,5 |
3.1 |
65,0 |
6446 |
0,268 |
42 |
210 |
220 |
| 3 × 95 |
19/2,52 |
5,5 |
2.0 |
2 × 0,5 |
3.2 |
68,0 |
7457 |
0,193 |
42 |
255 |
265 |
| 3 × 120 |
24/2.52 |
5,5 |
2.0 |
2 × 0,5 |
3.3 |
71,0 |
8459 |
0,153 |
42 |
290 |
300 |
| 3 × 150 |
30/2,52 |
5,5 |
2.2 |
2 × 0,5 |
3.4 |
75,0 |
10555 |
0,124 |
42 |
330 |
340 |
| 3 × 185 |
37/2,52 |
5,5 |
2.2 |
2 × 0,5 |
3,5 |
78,0 |
11925 |
0,0991 |
42 |
375 |
380 |
| 3 × 240 |
48/2,52 |
5,5 |
2.2 |
2 × 0,8 |
3.7 |
83,0 |
13959 |
0,0754 |
42 |
435 |
435 |
| 3 × 300 |
61/2,52 |
5,5 |
2.2 |
2 × 0,8 |
3,9 |
88,0 |
16314 |
0,0601 |
42 |
495 |
485 |
| 3 × 400 |
61/2,97 |
5,5 |
2.3 |
2 × 0,8 |
4.1 |
95,0 |
19032 |
0,047 |
42 |
565 |
520 |
Особенности продукта:
- Отличные электрические и физические свойства - Гораздо меньше потерь при передаче электроэнергии, экономия энергии.
- Способность проводить большие токи - Более высокая рабочая температура.
- Более высокая прочность и стабильность - защита от термической деформации, растрескивания под напряжением, а также термического старения.
- Простота установки – нет ограничений по расположению линий, а также ограничений по топографии или высоте.
- Не требует обслуживания - Длительный срок службы до 60 лет.
