Трёхъядерный медный проводник XLPE изолированный кабель питания средней напряженности 11 кВ

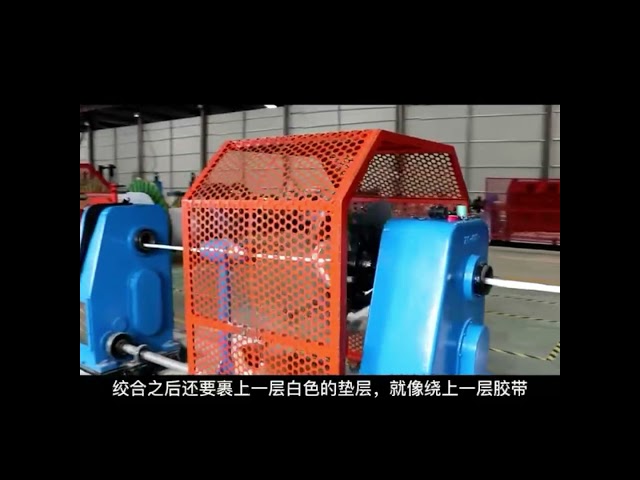

Строительство
Проводник: компактный медный проводник с нитями, КЛ.2 согласно IEC 60228
Экраны проводников: полупроводники
Изоляция: XLPE ((полиэтилен с перекрестным соединением) с номинальной температурой 90 oC
Изоляционный экран: полупроводник
Экран: медная лента
Оболочка: ПВХ или FR-ПВХ типа ST2 по IEC 60502, черный
Кодовое название:
YJ: Изоляция XLPE
V: ПВХ оболочка
32Бронзовые изделия из стальной проволоки
22:Стальная лента бронирования
72: Алюминиевая проволока бронирование √1 ядро
62: бронежилеты из нержавеющей стали
ZR: огнестойкость
Применение
Для прокладки в помещении и на открытом воздухе. Способен выдерживать определенную тягу во время установки, но не внешние механические силы. Не допускается прокладка одноядерного кабеля в магнитные каналы.
Стандартный
Международное: IEC 60502, IEC 60228
Китай: GB/T 12706
Другие стандарты, такие как BS, DIN и ICEA по запросу
Технические данные:
Номинальное напряжение: 6/10 кВ
Максимальная температура проводника: ниже нормы (90ОC), чрезвычайная ситуация (130ОC) или короткого замыкания не более 5 с (250°C).
Минимальная температура окружающей среды 0ОC, после установки и только при фиксированном положении кабеля
Минимальный радиус изгиба: 20 x кабельный O.D для одного ядра
15 x кабеля O.D для многоядерного
| Пересечение проводника |
Номер нитей/диаметры проводника |
Толщина изоляции |
Толщина внутренней оболочки |
Диа из бронированной проволоки |
Толщина оболочки |
Приблизительно. |
Приблизительно.
Вес
|
Максимальное сопротивление DC проводника (20 °C) |
Испытание напряжения AC |
Нынешний рейтинг |
| мм2 |
пч/мм |
мм |
мм |
мм |
мм |
(мм) |
В кг/км |
Ом /км |
КВ/5 мин |
В воздухе (А) |
В почве ((А) |
| 3 × 50 |
10/2.52 |
8 |
1.8 |
3.15 |
3.5 |
80.0 |
9376 |
0.387 |
63 |
175 |
180 |
| 3 × 70 |
14/2.52 |
8 |
1.8 |
3.15 |
3.6 |
84.0 |
10426 |
0.268 |
63 |
220 |
220 |
| 3 × 95 |
19/2.52 |
8 |
1.8 |
3.15 |
3.7 |
87.0 |
11475 |
0.193 |
63 |
255 |
265 |
| 3 × 120 |
24 часа в сутки.52 |
8 |
1.8 |
3.15 |
3.8 |
90.0 |
12598 |
0.153 |
63 |
290 |
300 |
| 3 × 150 |
30/2.52 |
8 |
1.8 |
3.15 |
3.9 |
93.0 |
13855 |
0.124 |
63 |
330 |
340 |
| 3 × 185 |
37/2.52 |
8 |
1.8 |
3.15 |
4.0 |
96.0 |
15233 |
0.0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2.52 |
8 |
2.0 |
3.15 |
4.2 |
102.0 |
17481 |
0.0754 |
63 |
495 |
435 |
| 3 × 300 |
Шестьдесят один и половина.52 |
8 |
2.0 |
3.15 |
4.4 |
107.0 |
19731 |
0.0601 |
63 |
565 |
485 |
| 3 × 400 |
Шестьдесят один и половина.97 |
8 |
2.0 |
3.15 |
4.6 |
114.0 |
23422 |
0.0470 |
63 |
640 |
520
|
