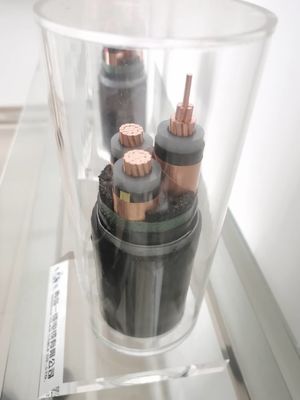

220kV XLPE изолировало водостойкий кабель
Технические данные
Максимальная температура проводника: под нормальным (90℃), аварийной ситуацией (130℃) или условиями короткого замыкания не превышая 5 s (250℃).
Минимальная температура окружающей среды: Если температура окружающей среды ниже чем 0℃, то кабель должен быть подогрет
Минимальный радиус загиба: (d + d) ± 20 5%
1. Проводник:
1,1 компактный провод круглого сечения, составленный нескольких слоев концентрических спиральных замоток.
1,2 поделенные на сегменты проводники. Проводники состоят из множественных поделенных на сегменты проводников собрали совместно для того чтобы сформировать цилиндрическое ядр.
2. Полупроводник защищая слой на проводнике:
Предотвратить концентрацию электрического поля, ультра-ровный интерфейс полупроводника XLPE между проводником и изолирующим слоем.
3. Изоляция XLPE:
При работе под высоким напряжением, изолирующий слой изолирует защищая слой от защищая слоя работая на земном потенциале. Изолируя материал должен мочь выдержать электрическое поле под расклассифицированными и переходными эксплуатационными режимами.
4. Полупроводник защищая слой на изолирующем слое:
Этот слой имеет такую же функцию как экран проводника: он постепенно переводит от изолируя средства с ненулевым электрическим полем к проводному средству с нул электрическими полями (здесь, экраном кабеля металла).
5. Экран металла:
Продольный сваренный рифленый алюминиевый экран
Ядр: Одиночный
6. Оболочка:
PVC (IEC60502 PE ST 2) (IEC60502 ST 7)
7. Опознавание ядра:
естественный
8. Маркировка кабеля:
Выбивать или печать
9. Стандарт:
IEC 62067 GB IEC 60840/T 11017 GB/T 18890
10. Применение:
Оно использовано для передающей линии между 2 блоками распределительной сети, блока генератора и блока распределения, или станции или подстанции передачи.
11. Класть:
Воздушный транспорт или сразу захоронение
Физические и электрические характеристики
| No.cores x | Изоляция | Оболочка | Наружное Ø | вес | Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | |
| взаимн sec. | толщина | толщина | приблизительно. | приблизительно. | |||
| Номинальный | |||||||
| Участок | Нейтральный | значение | |||||
| mm ² | mm | mm | mm | mm | kg/km | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |

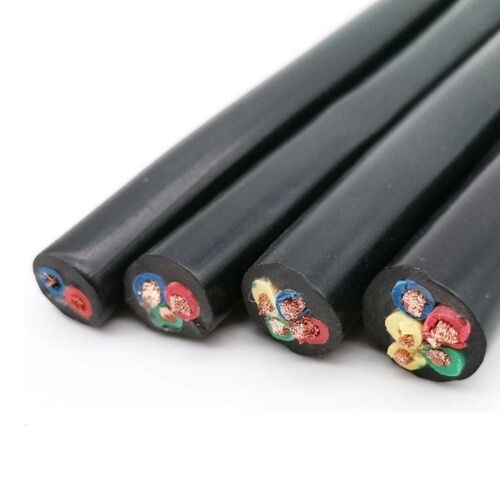

Изоляция силового кабеля XLPE сделана XLPE (взаимн соединенного полиэтилена) расклассифицированного на C. 90 o.
Проводник: плоский круг, компактировал, который сели на мель алюминиевый провод или высокочистую медь в соответствии с уровнем 2. IEC 60228.
Наружная оболочка: PVC или LSOH-низкие дым и галоид свободно
Расклассифицированное напряжение тока: средство и низшее напряжение
Исполнительный стандарт: изготовленный согласно стандарту GB/T12706-2002 (такое же как IEC60502).
Панцырь: гальванизированный стальной провод или стальная лента.
Конструкция
Проводник: Обожженная медь или залуживанная медь
Круглый твердый класс 1 IEC 60228 медной проволоки (RE) -
Круглый, который сели на мель класс 2 IEC 60228 медной проволоки (RM)
- в форме Участк переплетенный класс 2 IEC 60228 медной проволоки (SM) -
Круглый гибкий уровень 5 IEC 60228 медной проволоки
Проводник защищая слой: полу-проводная лента или полу-проводное штранг-прессование
Слой изоляции: XLPE
Изоляция защищая слой: полу-проводная лента или полу-проводная лента штранг-прессования или/и медных
Внутренняя крышка: прессованный заполнитель и лента в оболочке или
Панцырь металла: гальванизированная стальная лента (STA) или гальванизированный стальной провод (SWA)
Оболочка: PVC или PE
