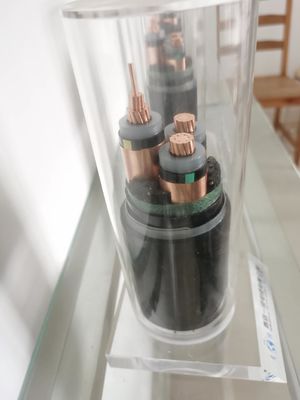

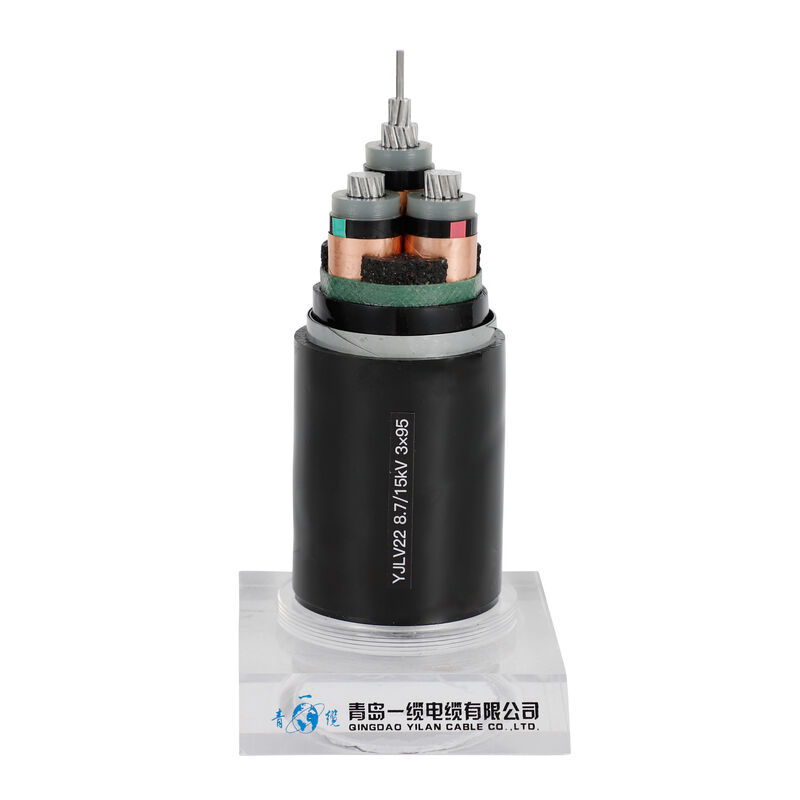

3-core XLPE изолировало силовой кабель
Изолированный кабель XLPE
XLPE стоит для взаимн соединенного полиэтилена или вулканизированного полиэтилена. Вкратце, силовой кабель XLPE кабель который как следует изолирован смесью XLPE. Силовые кабели XLPE иногда вызваны кабелями PEX или кабелями XLPE.
В виду того что XLPE взаимн соединенный полиэтилен, сравненный с кабелями PVC, силовые кабели XLPE имейте более высокий расклассифицированный настоящий и более длинный срок службы. Под условиями короткого замыкания, силовые кабели XLPE могут выдержать температуры до 250ºC, пока кабели PVC могут выдержать температуры 160ºC. Силовые кабели XLPE также имеют более высокую емкость перегрузки в чрезвычайных ситуациях.
Физические и электрические характеристики
No.cores x | Изоляция | Оболочка | Наружное Ø | вес | Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | |
взаимн sec. | толщина | толщина | приблизительно. | приблизительно. | |||
Номинальный | |||||||
Участок | Нейтральный | значение | |||||
mm ² | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Изоляция силового кабеля XLPE сделана XLPE (взаимн соединенного полиэтилена) расклассифицированного на C. 90 o.
Проводник: плоский круг, компактировал, который сели на мель алюминиевый провод или высокочистую медь в соответствии с уровнем 2. IEC 60228.
Наружная оболочка: PVC или LSOH-низкие дым и галоид свободно
Расклассифицированное напряжение тока: средство и низшее напряжение
Исполнительный стандарт: изготовленный согласно стандарту GB/T12706-2002 (такое же как IEC60502).
Панцырь: гальванизированный стальной провод или стальная лента.
Пространственные характеристики изолятора XLPE
Длинные молекулярные цепи полиэтилена взаимн соединены друг с другом через процесс подобный резиновому вулканизованию, таким образом формируя трехмерную структуру сети с сильными скреплениями. Чистый полиэтилен термопластиковый материал, т.е., он размягчает и будет пластиковым нагреванный, и твердеет охлажданный. Чистый полиэтилен будет преобразован к thermoset XLPE, т.е., он постоянно затвердеет после нагревать. Через процесс образования поперечных связей, слой изоляции полиэтилена кабеля имеет термическую стабильность, и точка плавления также значительно улучшена. Поэтому, изолированные кабели XLPE имеют сопротивление более высокой жары и поэтому улучшать сопротивление к деформации при нагреве. Должный к своему превосходному термальному представлению, настоящая пропускная способность кабелей XLPE выше чем это из традиционных кабелей.
