220KV силовой кабель передачи водоустойчивый XLPE
Кабель XLPE

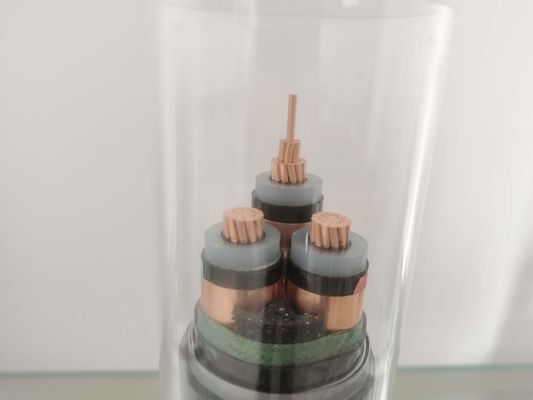

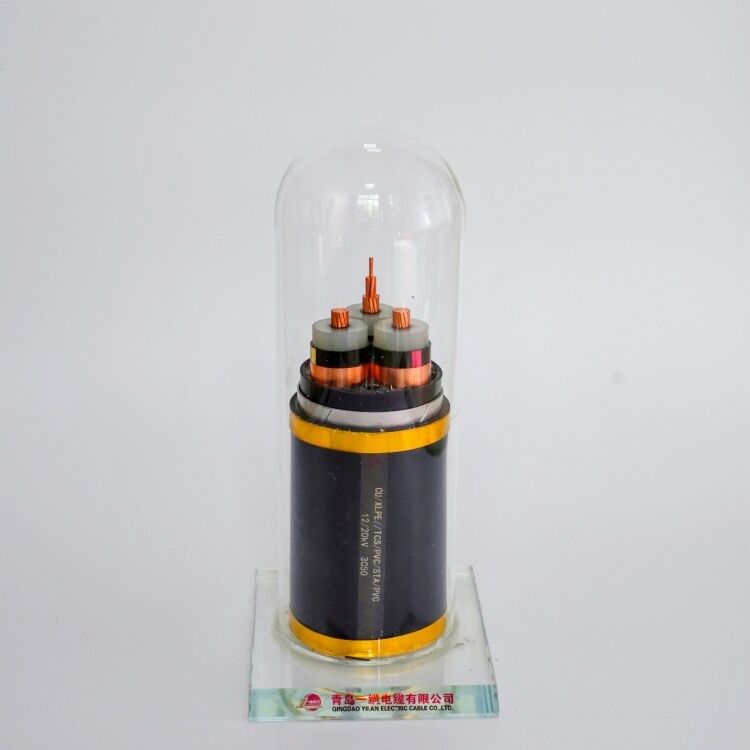

Кабель XLPE ссылается на взаимн соединенный изолированный полиэтиленом алюминиевый бронированный кабель ядра. В кабеле XLPE, алюминиевый, который сели на мель провод сперва защищен в форме полу-проводного штранг-прессования. Алюминиевый, который сели на мель провод может обеспечить ровную поверхность проводника и предотвратить полость от формировать на поверхности проводника когда кабель согнут. Проводник экрана изолирован с прессованной смесью XLPE. Изолирующий слой более добавочно защищен со слоем полупроводника неметалла материальным, и немагнитный металл защищая слой в форме медной или алюминиевой ленты приложен на том. Если это кабель мульти-ядра, то положите провод с сердечником вместе с соответствующим заполнителем в зазор и создайте программу-оболочку он с лентой PVC или прессованным PVC. Для механической защиты, немагнитные алюминиевые провод/лента/панцырь ленты для кабелей одно-ядра и панцырь стального провода для кабелей мульти-ядра обеспечены на внутренней оболочке. Прессует слой PVC/PE как наружная куртка, обычного с задним цветом для предотвращения влаги от входа.
Физические и электрические характеристики
No.cores x | Изоляция | Оболочка | Наружное Ø | вес | Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | |
взаимн sec. | толщина | толщина | приблизительно. | приблизительно. | |||
Номинальный | |||||||
Участок | Нейтральный | значение | |||||
mm ² | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Изоляция силового кабеля XLPE сделана XLPE (взаимн соединенного полиэтилена) расклассифицированного на C. 90 o.
Проводник: плоский круг, компактировал, который сели на мель алюминиевый провод или высокочистую медь в соответствии с уровнем 2. IEC 60228.
Наружная оболочка: PVC или LSOH-низкие дым и галоид свободно
Расклассифицированное напряжение тока: средство и низшее напряжение
Исполнительный стандарт: изготовленный согласно стандарту GB/T12706-2002 (такое же как IEC60502).
Панцырь: гальванизированный стальной провод или стальная лента.
Применение
Кабели XLPE соответствующие для высоковольтных 132 kV общих и ультра высоковольтных применений. Кабель можно использовать для длинных путей кабеля в высоковольтной передаче, где диэлектрическая потеря играет главную роль. Сравненный с другими высоковольтными кабелями, этот кабель светел в весе, поэтому его можно легко протянуть. В виду того что никогда любой миграции масла от изолятора, его можно установить для склоненной или вертикальной деятельности без колебаний. Материал изоляции XLPE имеет сопротивление весьма высокой влаги, поэтому необходимы никакие особенные меры предосторожности соединяясь и прекращающ. Соединение кабелей XLPE принимает меньше времени чем все другие традиционные кабели подобной ранга. Эти кабели можно безопасно использовать в любом плане вибрации, как мосты. Эти кабели имеют лучшее сопротивление к грунтовой воде, химикатам, маслу и въедливым солям фторида. Эти не имеют никакую опасность пожара. Эти кабели более менее прональны к отказу должному к стареть и имеют более длинный срок службы.
