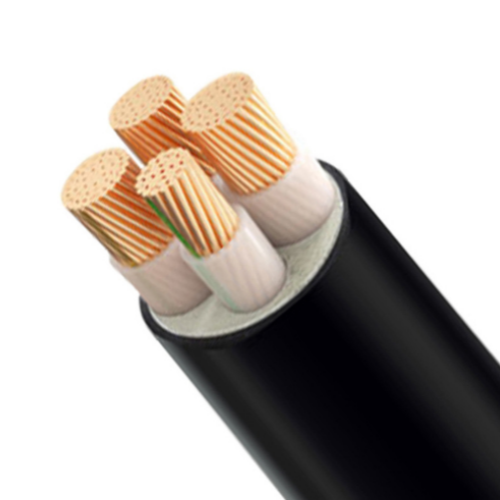

Низшее напряжение XLPE силового кабеля
Кабель XLPE
Кабель XLPE ссылается на взаимн соединенный изолированный полиэтиленом алюминиевый бронированный кабель ядра. В кабеле XLPE, алюминиевый, который сели на мель провод сперва защищен в форме полу-проводного штранг-прессования. Алюминиевый, который сели на мель провод может обеспечить ровную поверхность проводника и предотвратить полость от формировать на поверхности проводника когда кабель согнут. Проводник экрана изолирован с прессованной смесью XLPE. Изолирующий слой более добавочно защищен со слоем полупроводника неметалла материальным, и немагнитный металл защищая слой в форме медной или алюминиевой ленты приложен на том. Если это кабель мульти-ядра, то положите провод с сердечником вместе с соответствующим заполнителем в зазор и создайте программу-оболочку он с лентой PVC или прессованным PVC. Для механической защиты, немагнитные алюминиевые провод/лента/панцырь ленты для кабелей одно-ядра и панцырь стального провода для кабелей мульти-ядра обеспечены на внутренней оболочке. Прессует слой PVC/PE как наружная куртка, обычного с задним цветом для предотвращения влаги от входа.
Физические и электрические характеристики
| No.cores x | Изоляция | Оболочка | Наружное Ø | вес | Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | |
| взаимн sec. | толщина | толщина | приблизительно. | приблизительно. | |||
| Номинальный | |||||||
| Участок | Нейтральный | значение | |||||
| mm ² | mm | mm | mm | mm | kg/km | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Изоляция силового кабеля XLPE сделана XLPE (взаимн соединенного полиэтилена) расклассифицированного на C. 90 o.
Проводник: плоский круг, компактировал, который сели на мель алюминиевый провод или высокочистую медь в соответствии с уровнем 2. IEC 60228.
Наружная оболочка: PVC или LSOH-низкие дым и галоид свободно
Расклассифицированное напряжение тока: средство и низшее напряжение
Исполнительный стандарт: изготовленный согласно стандарту GB/T12706-2002 (такое же как IEC60502).
Панцырь: гальванизированный стальной провод или стальная лента.
Что разница между изолированными кабелями XLPE и PVC?
XLPE взаимн соединенный полиэтилен. Процесс образования поперечных связей или вулканизования включает творение химических соединений на интервалы между длинными молекулярными цепями для произведения влияния «лестницы» которое предотвращает смещение между молекулами. В результате crosslinking, материал будет теплостойким и не размягчает в условиях высоких температур. Он может сопротивляться стрессу треская и старея. Как изменения структуры, XLPE получало превосходные электрические свойства. Сравненный с кабелями PVC, кабели XLPE имеют более высокий расклассифицированный настоящий и более длинный срок службы. Под условиями короткого замыкания, кабель может выдержать температуры до 250ºC сравнил к 160ºC кабелей PVC.
В чрезвычайных ситуациях, оно также имеет более высокую емкость перегрузки. Кабель XLPE идеальный выбор для передачи энергии и распределения, потому что он имеет высокую коррозионную устойчивость в загрязненной атмосферической окружающей среде, и имеет лучшее сопротивление к химикатам и въедливому алкалиу. Не только это, он может также выдержать вибрацию и термальный удар. Сравненный с PVC, свое сопротивление влаги 100 раз выше.
