| MOQ: | Могущий быть предметом переговоров |
| цена: | negotiable |
| standard packaging: | Утюг-деревянный барабанчик или весь деревянный барабанчик |
| Delivery period: | 8-15 дней |
| payment method: | L/C, T/T |
| Supply Capacity: | 100км в месяц |

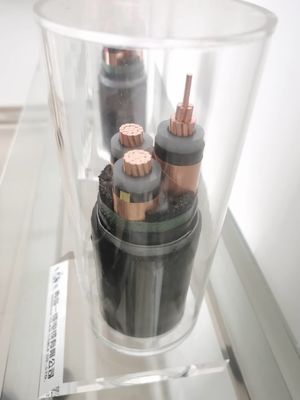

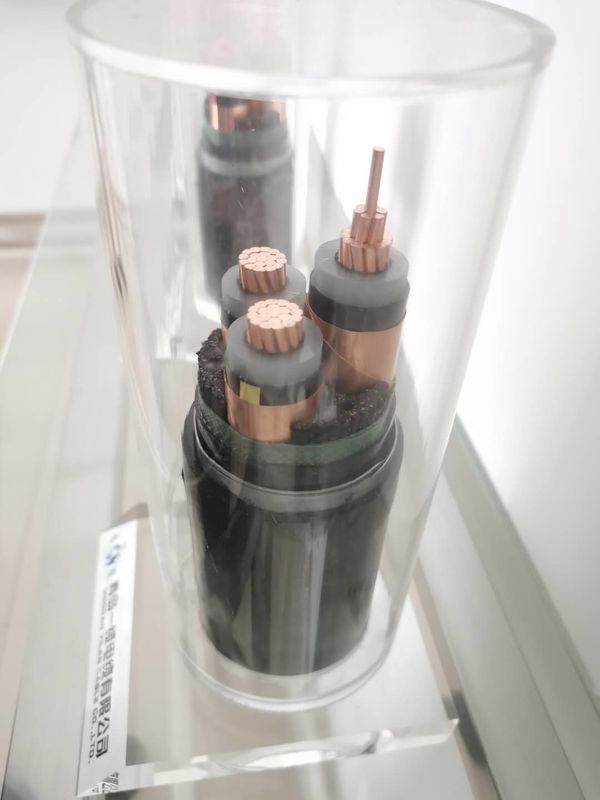

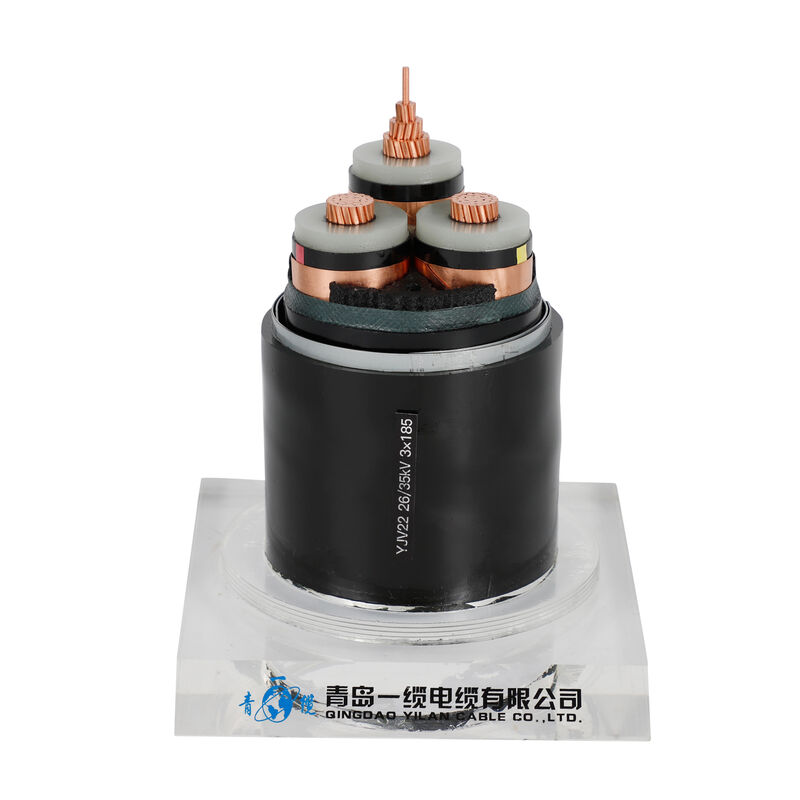

XLPE изолированный кабель с обшивкой из ПВХ
Краткое представление о изоляционном кабеле питания XLPE
Начиная с 1960-х годов, Китай заменил изоляционные кабели с отличными электрическими характеристиками, хорошей перегрузкой, высоким напряжением, большой пропускной способностью, легким весом, без ограничения падения,и вертикальные характеристики укладкиУдобная установка, эксплуатация и обслуживание и т.д.Кабель XLPE может широко использоваться не только в диапазоне низкого и среднего напряжения 35 КВ и нижеКроме того, в некоторых развитых промышленных странах были открыты кабели XLPE сверхвысокого напряжения мощностью 500 кВ.
Физические и электрические характеристики
| Номер ядра x | Изоляция | Покрытие | Внешний Ø | вес | Текущие значения в воздухе 30°C | Текущие значения погружены в 20 °C | |
| Кроссосекунд. | толщина | толщина | Приблизительно | Приблизительно | |||
| Номинальный | |||||||
| Фаза | Нейтральный | стоимость | |||||
| мм2 | мм | мм | мм | мм | В кг / км | А. | А. |
| 3х4+1х2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3х16+1х10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3х25+1х16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3х35+1х16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Выбор номинального напряжения кабеля:
Номинальное напряжение кабеля должно быть подходящим для системного напряжения и условий использования используемого кабеля, выраженного в U0 / U (Um), которые являются эффективными значениями, а единицей является KV.
U0 - номинальное напряжение между проводником кабельной конструкции и защитным слоем или металлической оболочкой.
U ---номинальное промышленное частотное напряжение между проводниками, используемые при проектировании кабелей.
Um - максимальное напряжение оборудования (максимальное напряжение, используемое или максимальное значение системы оборудования).
Разница между кабелем XLPE и кабелем PVC
Главное отличие:
1Максимальная рабочая температура проводника: кабель XLPE имеет более высокий номинальный ток и более длительный срок службы, чем кабель ПВХ.в то время как XLPE 90 градусов по Цельсию.
2Наибольшая температура короткого замыкания (продолжительность менее 5 секунд): при условиях короткого замыкания изолированный кабель из ПВХ составляет 160 градусов по Цельсию,и переплетённый полиэтилен 250 градусов по Цельсию.
3По сравнению с ПВХ, его влагостойкость в 100 раз выше.
4Продолжительность эксплуатации: как правило, изоляционные кабели XLPE длиннее изоляционных кабелей из ПВХ.
5Цена: Как правило, цена на кабели с изоляцией XLPE выше, чем на кабели с изоляцией из ПВХ.
6Водостойкость в условиях применения: изолированные кабели из ПВХ лучше, чем изолированные кабели из XLPE.
7Защита окружающей среды: поскольку XLPE не содержит хлора и после сжигания выделяет токсичный газ, изоляционные кабели XLPE более экологичны, чем изоляционные кабели из ПВХ.
Основное различие между ними заключается в том, что XLPE может использоваться для применения высокого напряжения и низкого напряжения.Изоляция из ПВХ не выдержит такого давления., что означает, что он подходит только для применения на низком напряжении.
|
|
