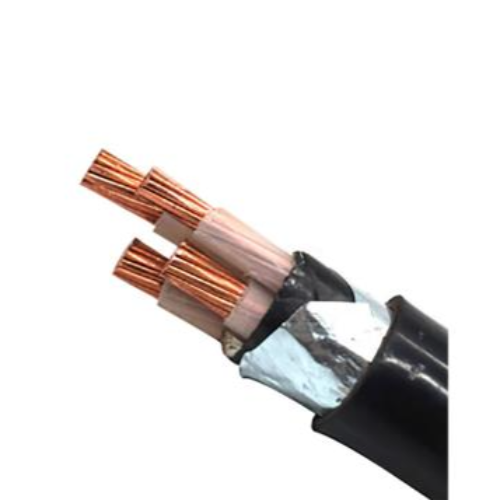

изолированный кабель 90c 4cx50mm2 XLPE
Кабель XLPE
XLPE изолировало сверхмощные кабели было введено всемирно в середине 60-х. Эти кабели преодолевают ограничения изолированных кабелей PVC, как термическая деструкция, плохое сопротивление влаги и thermoplasticity
Физические и электрические характеристики
No.cores x | Изоляция | Оболочка | Наружное Ø | вес | Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | |
взаимн sec. | толщина | толщина | приблизительно. | приблизительно. | |||
Номинальный | |||||||
Участок | Нейтральный | значение | |||||
mm ² | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Применение
Использованный в местах где риск огня, как гостиницы, больницы, торговые центры, электростанции, центры информационной технологии, и места куда люди транспортированы системами железнодорожного сообщения и ценным оборудованием хранятся. Эти кабели не проводят пламена во время огня, не производят высокую концентрацию дыма, и не создают коррозионную среду, поэтому они может обеспечить лучшую защиту. Смогите быть использовано внутренне, внешне или ОН нелегально без механического стресса.
Сравненный с изолированными кабелями PVC, изолированные кабели XLPE имеют следующие преимущества:
Технические преимущества:
Расклассифицированное течение выше и оценка короткого замыкания выше. Она 1,2 раз это из PVC.
Thermoset.
Сопротивление изоляции 1000 раз выше чем это из кабелей PVC.
Сопротивление более высокой влаги.
Лучше сопротивление к течению пульсации.
Низкая диэлектрическая потеря.
Лучшая химическая устойчивость.
Более длинный срок службы.
Относительно высокая рабочая температура кабеля 90°C и температура короткого замыкания 250°C
Преимущества дела:
Должный к небольшому диаметру кабеля и более тяжелого weight*, уменьшена кладя цена.
Более низкие цены установки, потому что диаметр кабеля относительно небольшой и радиус загиба небольшой, поэтому требуемое место для класть кабель небольшие.
** Сравненный с изолированными кабелями PVC, более небольшой кабель можно использовать.
