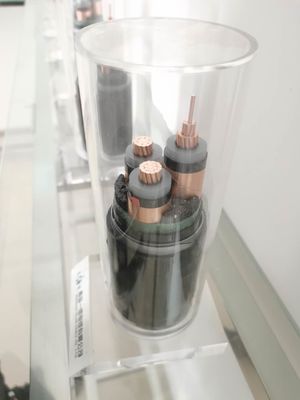

Изолированный 3-ядерный медный кабель питания XLPE

Для изолированных из ПВХ или XLPE линий или линий передачи без изоляторов или нейтральных проводов фазовые провода могут быть AAC или AAAC или ACSR или медными.
Для многоядерных изолированных воздушных кабелей из ПВХ или XLPE, с или без проводников Messenger или нейтральных проводников и с или без проводников уличного освещения, фазовых проводников и уличного освещения
Проводник AAC с ПВХ изоляции, в то время как посланник или нейтральный проводник линии передачи
Это AAAC или ACSR с или без изоляции из ПВХ (XLPE).
стандарт:
DIN VDE 0276 Часть 620 -622
HD 620 S1

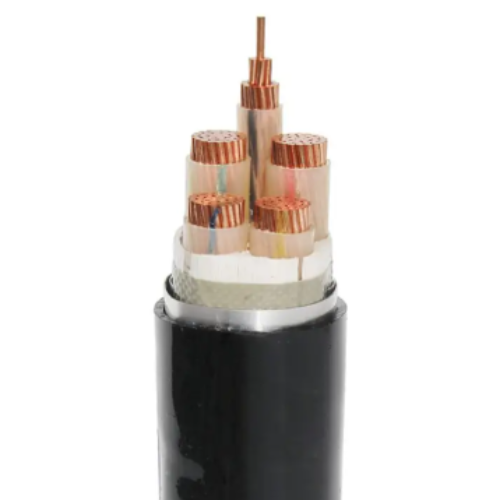

Изолированный 3-ядерный медный кабель питания XLPE

Структура:

1) Кондуктор:
Проводник: соответствует стандарту IEC 60228
Тип 2 / VDE 0276 Тип 2 сжатые круглые медные или алюминиевые круглые проводники.
Запрещение воды
Чтобы предотвратить прохождение воды через кабель во время хранения, обращения, установки и
Процесс работы
средний

Проводник 3-ядерного медного ядра XLPE изолированный кабель питания

2) Охраняющий слой проводника:
Проводниковый экранирующий слой состоит из неметаллического полупроводящего соединения экструдированного слоя, который прочно прикреплен к изоляционному слою, чтобы исключить все воздушные пустоты.
Минимальная толщина
Он составляет 0,3 мм при 90 °C и максимальное объемное сопротивление составляет 500 Ом-м.

3) Изоляция:

Изоляция изготовлена из экструдированного композитного материала 2XL1 XLPE согласно DIN VDE 0207 часть 22 и HD 620.1
С
Высокая степень перекрестного соединения, отсутствие загрязняющих веществ, отсутствие пор и термостойкость в процессе сухой обработки.

Изолированный 3-ядерный медный кабель питания XLPE

4) изоляционный слой защиты:

Изоляционный защитный слой состоит из неметаллического полупроводящего экструдированного соединения, экструдированного на изоляционный слой.Экструдированный полупроводниковый слой должен состоять из клейкого или холодно-очищаемого полупроводникового соединения, которое может быть удалено для склеивания или окончания.Минимальная толщина 0,3 мм.
,
Максимальное объемное сопротивление при температуре 90°С составляет 500 мм.
Избавься от воздуха.

Пустоты и могут быть легко очищены вручную на месте.

Изолированный 3-ядерный медный кабель питания XLPE

5) Проводящий
Водяной блокирующий слой: изоляционный защитный слой может использовать полупроводящее сопротивление воды
При покрытии лента расширяется под воздействием влаги воды, чтобы обеспечить продольную водонепроницаемость.

6) Металлический защитный слой: защитный слой медной ленты или защитный слой медной проволоки (CTS / CWS)
Медная проволока должна использоваться на проводящем слое воды с диаметром не менее 0,5 мм.
Затем спирально обмотать медную ленту с минимальной толщиной 0,1 мм на медный провод
Общее поперечное сечение металлического защитного слоя показано в таблице 2.
При максимальной температуре 160°C защитный слой может выдерживать наземный ток 1000 А в течение одной секунды.
Как показано на рисунке, минимальное поперечное сечение концентрических проводников соответствует стандартам DIN VDE 0273 и 0276.

7) Изоляционный слой/
Водозащитный слой: проволочная сетка может быть покрыта непроводимой водозащитной лентой, которая расширяется под воздействием влаги воды, чтобы обеспечить
Вертикальная
Водянистый.

Изолированный 3-ядерный медный кабель питания XLPE

8) Изоляционная оболочка (для бронированных кабелей):
Изоляционная оболочка включает слой экструдированного ПВХ, ПЭ или LSZH, который наносится под броней.

9) бронежилеты (для бронированных кабелей): бронежилеты включают: одноядровые: бронированные алюминиевые (AWA)
Многоядерные: стальные проволочные брони (SWA) или стальные ленточные брони (STA)
(1) Двойной слой оцинкованной стальной ленты наносится спирально соответствующим внутренним перекрытием.
Сжатые
Отделить оболочку.

(2) Покрытие оцинкованной плоской стальной проволоки толщиной 0,8 мм спирально
На поверхности оболочки,
После этого оцинкованная стальная лента номинальной толщиной 0,3 мм
Спиральная рана с скоростью покрытия 50%, чтобы покрыть поверхность плоской проволоки.

10) Внешняя оболочка:
Вся оболочка включает слой экструдированного PE соединения DMP2 согласно типам HD620.1 и 2YM3
Согласно DIN

Номер изделия:
vv, vv22, YJV, YJV22 1, 1-5
Проводники из чистого меди
2ПВХ изоляция, с стальной броней или без нее, с ПВХ защитой
3Высокое качество, прошедшее сертификацию ISO 9001, CCC, CE, ROHS
4Предоставляем услуги OEM.
1. Будет производиться в соответствии с китайским национальным стандартом GB/T12706.2-12706.3, эквивалентным IEC 60502
Кабель питания XLPE. 2

Применение

Этот продукт подходит для системных линий электропередачи и распределения с номинальным напряжением от 6/6 кВ до 26/35 кВ.может использоваться для воздушной и подземной закладки.
