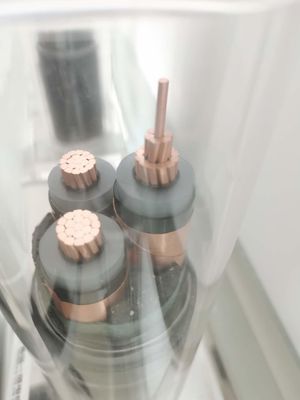

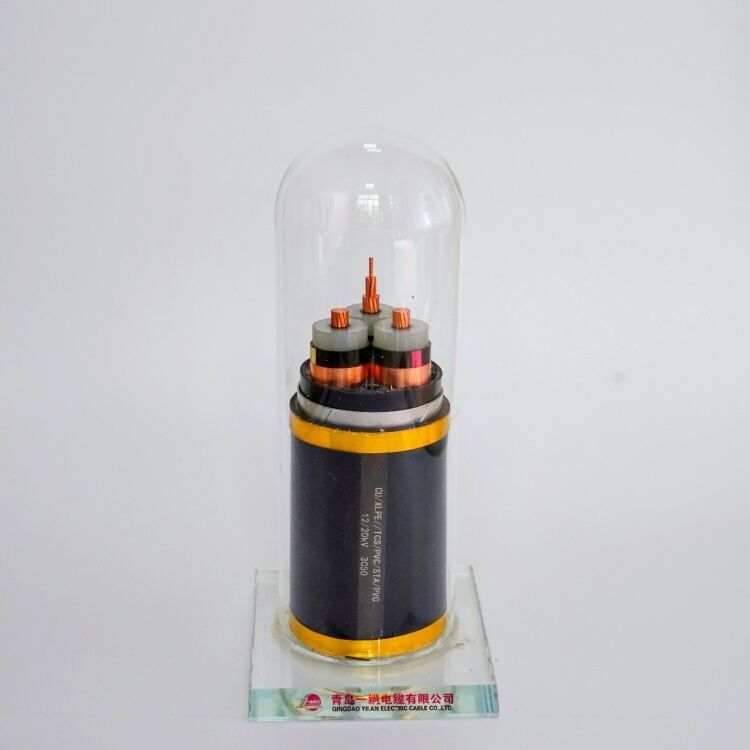

Изолированный кабель UHV XLPE
Изолированный кабель XLPE
Основной материал XLPE полиэтилен, который химически преобразован во взаимн соединенный полиэтилен (XLPE) через реакцию образования поперечных связей органических перекисей. Метод образования поперечных связей полиэтилена был начат в Соединенных Штатах в 1950s и непрерывно был начат быть приложенным к более высоким напряжениям тока с тех пор. Более высокие напряжения тока все больше и больше необходимы, и кабели 500kV XLPE были коммерциализированы
Физические и электрические характеристики
| No.cores x | Изоляция | Оболочка | Наружное Ø | вес | Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | |
| взаимн sec. | толщина | толщина | приблизительно. | приблизительно. | |||
| Номинальный | |||||||
| Участок | Нейтральный | значение | |||||
| mm ² | mm | mm | mm | mm | kg/km | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Тип проводника
В настоящее время, медный (Cu) и алюминиевый (Al) главные материалы для проводников XLPE.
(1) медный (Cu)
Проводник меди (Cu) выдвигал электрические характеристики, processability и экономические преимущества. Поэтому, они использованы в большинств подземных проводниковых материалах. Стоимость замечая что очищенности электрической меди нужно достигнуть 99.96%~99.86%.
(2) алюминиевый (Al)
В виду того что алюминий около 1/3 более слегка чем медное, легче отрегулировать. Своя проводимость около 2/3 из меди, но более экономическо. Должен к этим характеристикам, Al наиболее широко используемый материал после меди.
Преимущества XLPE
Пластиковые материалы изоляции имеют преимущества превосходных свойств изоляции, легкой проводки, соединения и обслуживания, поэтому они широко использованы в предварительных странах. Должный к развитию технологии образования поперечных связей, изолированных кабелей XLPE смогите быть приложено к более высоким напряжениям тока. Недавно, кабели XLPE совершенно заменяли кабелей. Преимущества XLPE свои облегченные, термальные характеристики, низкие связывая проволокой цены и низкие материальные цены.
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
