PVC XLPE изолировал ² силового кабеля 25mm
PVC XLPE изолировал силовой кабель:
PVC XLPE изолировал силовые кабели соответствующий для передачи и линии распределения с AC расклассифицировали Uo/u напряжения тока не превышая 0,6/1kV.
Для на открытом воздухе и крытой установки во влажную и влажную окружающую среду, оно должно быть помещено сразу на том основании где чрезмерный механический стресс в склонной и двигая местности, в вертикальном или склонном месте и в положении которое легко для того чтобы сползти.

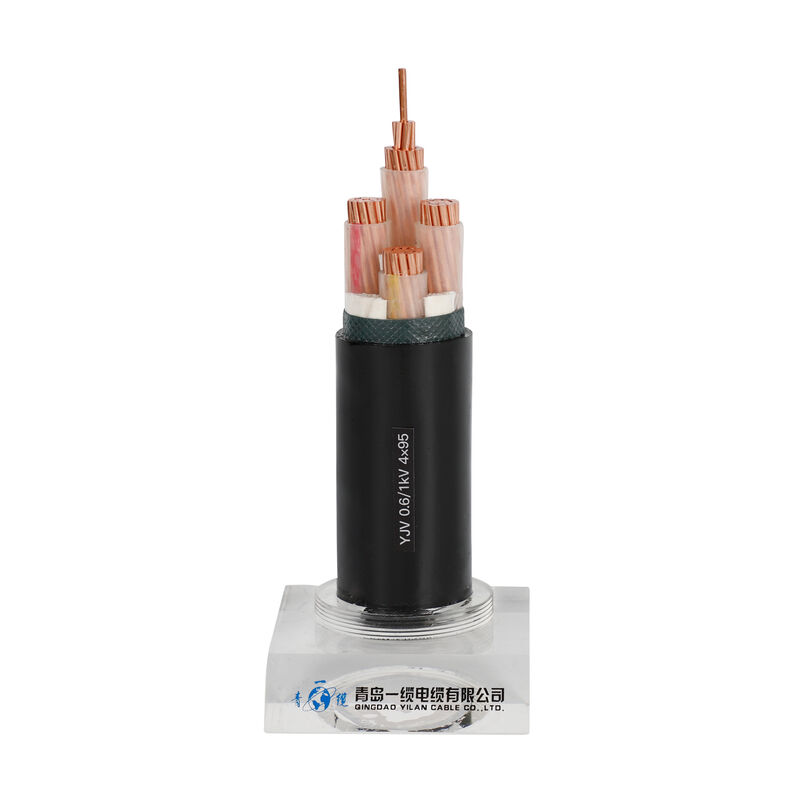

Главные типы силовых кабелей YJV22/YJV32 показывают:
YJ: Изоляция XLPE
V: Изоляция PVC
V: Оболочка PVC
22: Гальванизированный стальной панцырь ленты
32: Гальванизированный панцырь стального провода
Физические и электрические характеристики
No.cores x | Изоляция | Оболочка | Наружное Ø | вес | Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | |
взаимн sec. | толщина | толщина | приблизительно. | приблизительно. | |||
Номинальный | |||||||
Участок | Нейтральный | значение | |||||
mm ² | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Структура
Проводник: Обычным проводник сели на мель кругом, который медный, в линии с уровнем 2 IEC 60228
Изоляция: PVC, XLPE
Внутренний слой: PVC
Armoring: провод, стальная лента, алюминиевый провод
Согласно требованиям, оболочка: PVC встречает IEC 60502, черный
Примечание: Цвет изоляции как согласно стандарт или требование
Одиночный силовой кабель ядра 25mm2
Характеристики проводника: медь
Изоляция: Черное XLPE
Толщина изоляции: 0.7mm
Оболочка: PVC
Толщина оболочки: 1.4mm
приблизительно. Вес кабеля: 294 kg/km
Полный диаметр кабеля: 10.7mm
Максимальное сопротивление DC на 20C: 0,727
Применение
Использованный как распределение и передающая линия с расклассифицированным напряжением тока 0.6/1kV.
Соответствующий для хоронить в земле, кладущ колодцы и подводный. Способный для того чтобы выдержать некоторое напряжение вала.
Международные стандарты: IEC 60502-1, IEC 60228;
Требования других стандартов как ASTM BS, DIN и ICEA
