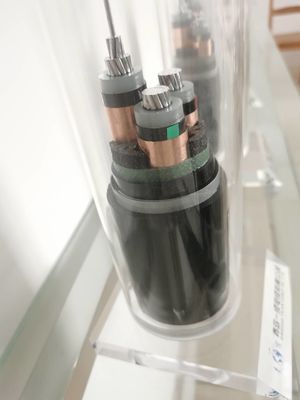

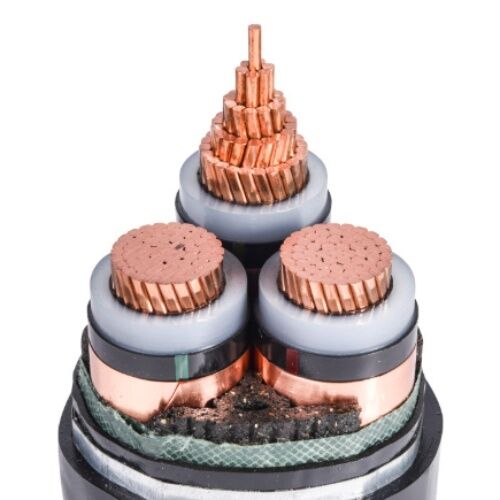

PVC обшил силовой кабель:
Поливиниловый хлорид изолировал силовые кабели не только имеет высокую механическую прочность, хорошее сопротивление нагрузки на окружающую среду, хорошие электрические свойства и сопротивление химической коррозии, но также имеет простую пользу структуры, облегченных и легких. Соответствующее для передачи и линии распределения с AC расклассифицировали напряжение тока U0/U до 0.6/1kV.
Основная особенность силовых кабелей PVC плам-retardant что они не легки для того чтобы уловить огонь, или непрерывное горение кабеля очень ограничено во время огня. Соответствующее для мест куда множественные кабели близко положены, как электростанции, метро, тоннели, многоэтажные здания, большие фабрики, шахты, месторождения нефти, и угольные шахты.
Физические и электрические характеристики
No.cores x | Изоляция | Оболочка | Наружное Ø | вес | Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | |
взаимн sec. | толщина | толщина | приблизительно. | приблизительно. | |||
Номинальный | |||||||
Участок | Нейтральный | значение | |||||
mm ² | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Элементарные сведения
Модель: YJV YJLV VV VLV VY VLY VV22 VV23 VV33 etc.
Материальная форма: соответствующий для круглого провода
Объем: энергосистема и все индустрии
Сертификат: ISO9001, ISO14001, CCC, CE
Спецификации: 0.5mm2-630mm2
Применения: энергосистемы, передающие линии, конструкция, железнодорожный транспорт, химические заводы, радиосвязи, нефтяная промышленность, производство оборудования, индустрия инструментирования, etc.
Напряжение тока: 35KV, 10KV, 0.6/1KV, 450/750V, 300/500V
Настоящий: AC&DC
Материал изоляции: XLPE, PVC, etc.
Материал оболочки: XLPE, PVC, etc.
Материальная форма: круглый провод
Применение
1. Расклассифицированное напряжение тока U0/U 0.6/1kV к 26/35kV.
2. Под нормальным функционированием, максимальная температура проводника 90oC.
3. Максимальная температура проводника под коротким замыканием (самая длинная продолжительность не превышает 5s) не превышает 250oC.
4. Минимальная температура окружающей среды установки нет чем 0oC.
Радиус загиба установки нет чем следующее определенное значение:
Кабель одиночного ядра unarmored: 20D
Одиночный бронированный кабель ядра: 15D
кабель 3 ядров не-бронированный: 15D
бронированный кабель 3 ядров: 12D
