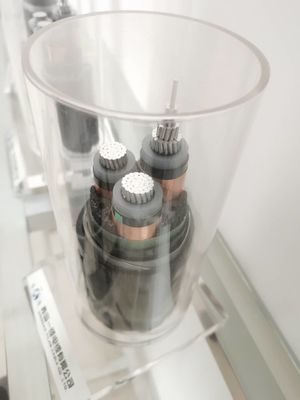

² ядра ядр/3 16-300mm силового кабеля одиночное
Силовой кабель:
16-300 силовых кабелей mm2, используемых как распределение силы и передающие линии с расклассифицированным напряжением тока 0.6/1kV.
Соответствующий для хоронить в земле, кладущ колодцы и подводный. Способный для того чтобы выдержать некоторое напряжение вала.
Физические и электрические характеристики
No.cores x | Изоляция | Оболочка | Наружное Ø | вес | Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | |
взаимн sec. | толщина | толщина | приблизительно. | приблизительно. | |||
Номинальный | |||||||
Участок | Нейтральный | значение | |||||
mm ² | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Применимые стандарты:
Мы можем произвести согласно IEC60502-1, BS 5467, ICEA S-95-658, CSA C22.2, NFC 33-210/NFC 32-322, AS-NZS 5000,1 и другие стандарты.
Особенность:
1. Расклассифицированное напряжение тока: 0,6/1KV
2. номер кабельной жилы: 1 ядр, 2 ядра, 3 ядра, 4 ядра, 5 ядров, ядри ядров 3 + 1 (ядр 3,5), 4 + 1 ядри 3 + 2, etc.
3. Температура самого высокого проводника работая в течение длительного времени. PVC изолировал
Максимальная температура 70℃, и максимальная температура изоляции XLPE 90℃. Температура изоляции PVC 160℃, температура изоляции XLPE 250℃.

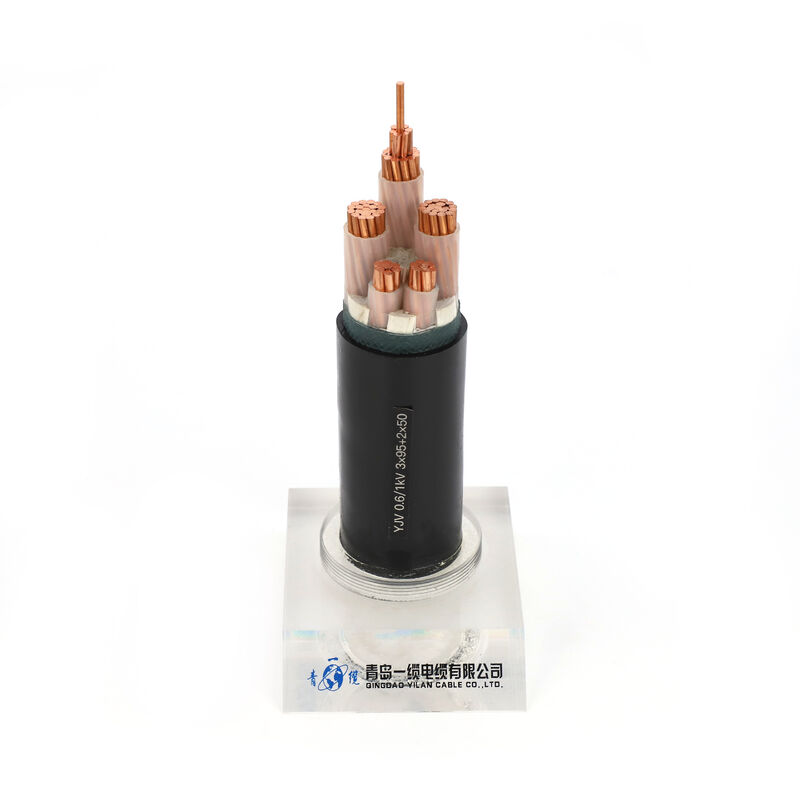

Структура:
Проводник: Cu/Al (твердый/мульти-стренга)
Изоляция: XLPE/PVC/PE/LSHF
Внутренняя оболочка (применимая если слой панцыря):, то PVC/PE
Слой панцыря (если требуется): алюминиевая лента/алюминиевый провод/стальной провод/стальная лента
Наружная оболочка: PVC/PE/LSHF
Для на открытом воздухе и крытой установки во влажную окружающую среду, оно должно быть помещено сразу на том основании (хорошо защищенное место), трубы, пазы и стальные рамки поддержки. Использованный в передаче энергии и системах распределения 35kV и ниже. Оно может совершенно заменить масл-пропитанные силовые кабели изолированные бумагой, и может также частично заменить поливиниловый хлорид изолировал силовые кабели. Оно широко использован в полях силы, конструкции, минирования, металлургии, петрохимических и связей.
