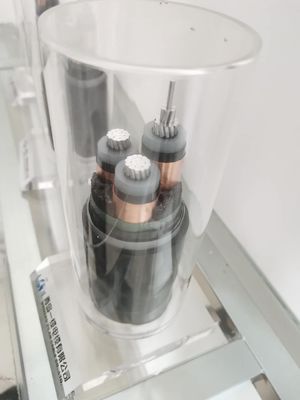

PVC изолированный Xlpe обшил стальной силовой кабель провода стали ленты armored
1. Стандарт кабеля XLPE:
Согласно GB12706 (соответствующему к IEC60502), его можно также унести в соответствии со стандартами ASTM, BS, DIN и AS/NZS или другими требованиями.
2. Расклассифицированное напряжение тока кабеля XLPE:
0.6 / 1KV 6/10KV; 8,7/15KV; 12/20KV; 18/20KV; 21/35KV; 6/35KV
3 . Физические и электрические характеристики
| No.cores x |
Изоляция |
Оболочка |
Наружное Ø |
вес |
Настоящие оценки в воздухе 30℃ |
Настоящие оценки похоронили 20℃ |
| взаимн sec. |
толщина |
толщина |
приблизительно. |
приблизительно. |
| |
Номинальный |
| Участок |
Нейтральный |
значение |
| mm ² |
mm |
mm |
mm |
mm |
kg/km |
|
|
| 3×4+1×2.5 |
0,7 |
0,7 |
1,8 |
12,7 |
277 |
37 |
47 |
| 3×6+1×4 |
0,7 |
0,7 |
1,8 |
13,9 |
363 |
47 |
60 |
| 3×10+1×6 |
0,7 |
0,7 |
1,8 |
16,1 |
527 |
64 |
81 |
| 3×16+1×10 |
0,7 |
0,7 |
1,8 |
18,6 |
766 |
85 |
106 |
| 3×25+1×16 |
0,9 |
0,7 |
1,8 |
22,2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0,9 |
0,7 |
1,8 |
24,6 |
1475 |
139 |
164
|

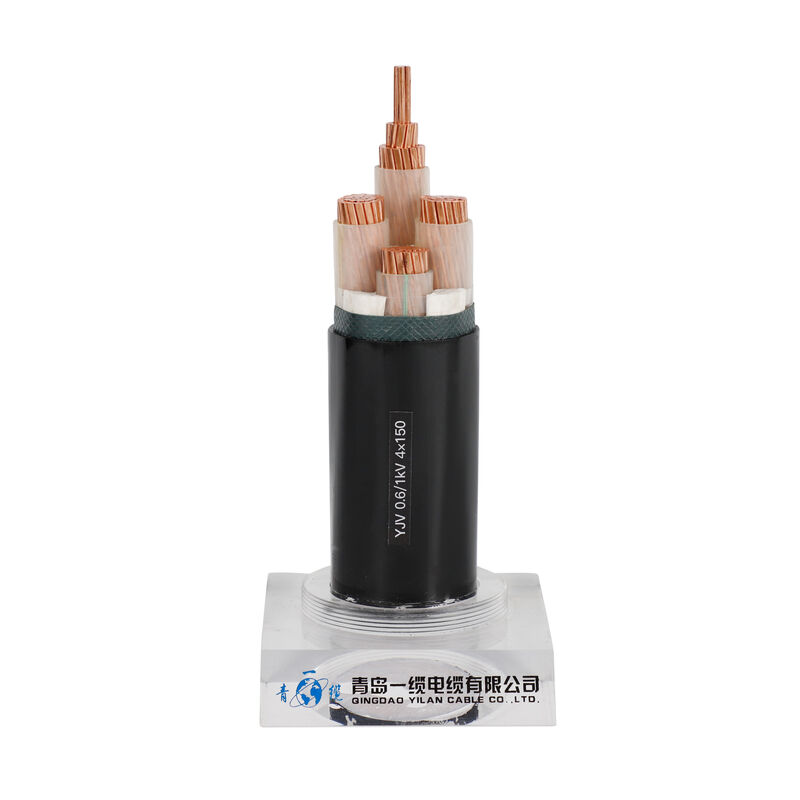

4. Структура кабеля XLPE:
Проводник: медный или алюминиевый
Изоляция: XLPE
Внутренняя оболочка: PVC или PE
Панцырь: гальванизированная стальная прокладка, гальванизировала стальной провод
Наружная оболочка: PVC или PE
Но. количество поперечных сечений кабеля: 1 ядр (одиночное ядр), 2 ядра (двойное ядр), 3 ядра, 4 ядра (4 ядра с равной площадью поперечного сечения или 3 равными площадями поперечного сечения + 1 нейтральное ядр с небольшой площадью поперечного сечения), ядр 5 (5 3 равных ядров площади поперечного сечения + ядри 2 небольш-зон нейтральные или 4 равных площади поперечного сечения + ядр 1 небольш-зоны нейтральное. Мы обеспечиваем armored и unarmored типы для вышеуказанных кабелей.
Его можно также сделать согласно требованиям клиента.
5 . Преимущество:
Один вид. Превосходные электрические и механические свойства
b. Самое лучшее сопротивление к химической коррозии и термальным вызреванию, нагрузке на окружающую среду и retardancy пламени
C. простая структура, легкая для использования
d. Уменьшите расход
