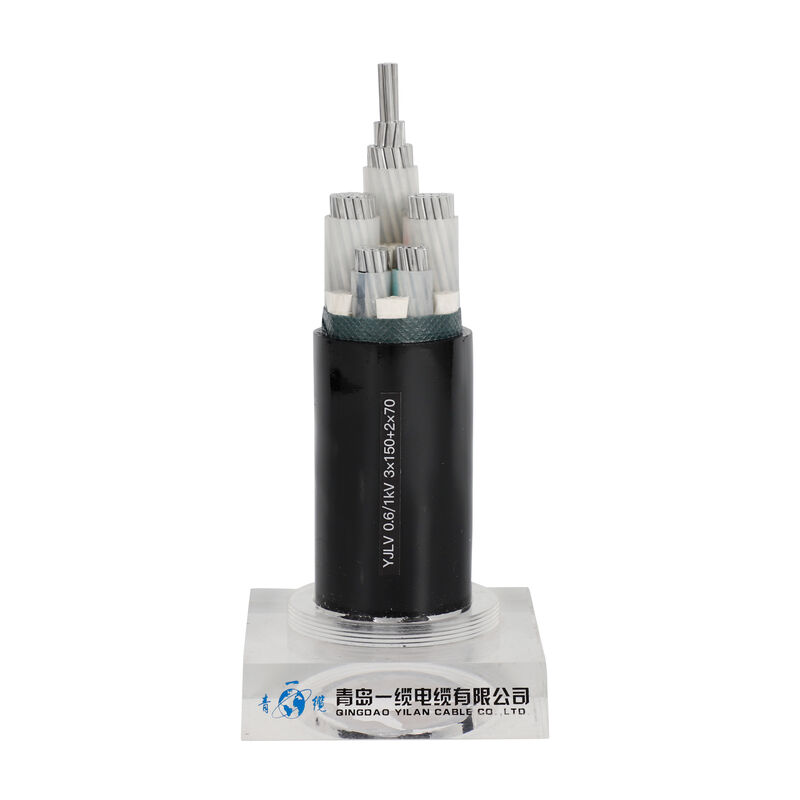

Высоковольтные armored ядри силового кабеля 3
1 . Характеристики продукта и пользы:
Взаимн соединенный силовой кабель изолированный полиэтиленом имеет характеристики высокой механической прочности, сильного сопротивления нагрузки на окружающую среду, превосходного электрического представления, и сопротивления сильного тока.
Химическая коррозия. К тому же, облегченный и простой продукт легок для использования. Этот продукт соответствующий для передачи и систем распределения с расклассифицированным напряжением тока 0.6/1kv.
Оно имеет основные характеристики огнезащитных кабелей. Кабели не легки для того чтобы уловить огонь или продолжить сгореть внутри некоторый ряд. Соответствующее для электростанций, метро, тоннелей, многоэтажных зданий, и широкомасштабного
Плотные распределенные кабели в промышленных и минируя предприятиях, месторождениях нефти, угольных шахтах и других местах.
2 . Физические и электрические характеристики
No.cores x | Изоляция | Оболочка | Наружное Ø | вес | Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | |
взаимн sec. | толщина | толщина | приблизительно. | приблизительно. | |||
Номинальный | |||||||
Участок | Нейтральный | значение | |||||
mm ² | mm | mm | mm | mm | kg/km | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
3 . Ряд применения:
1. Работая характеристики:
Температура максимального проводника работая: 90°C
Во время короткого замыкания (более менее чем 5 секунд), максимальная температура проводника кабеля не превысит 250°C. Кладя кабели, температура окружающей среды не должна быть ниже чем 0°C.
2. Радиус загиба кабеля:
кабель Одно-ядра: не-armored кабель 20D, бронированный кабель 15D
Кабель ядра: unarmored кабель 15D, бронированный кабель 12D.
Примечания: D представляет фактический наружный диаметр кабеля
