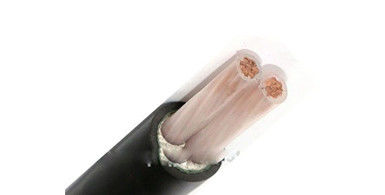

Огнеупорный подземный кабель XLPE / минеральный изоляционный кабель XLPE
Строительство
Проводник: компактный медный проводник с нитями, CL.2 согласно IEC 60228
Изоляция: XLPE ((полиэтилен с перекрестным соединением) с номинальной температурой 90 oC
Оболочка: ПВХ или FR-ПВХ типа ST2 по IEC 60502, черный
Заявления
Для прокладки в помещении и на открытом воздухе. Способен выдерживать определенную тягу во время установки, но не внешние механические силы. Не допускается прокладка одноядерного кабеля в магнитные каналы.
Физические и электрические характеристики
| Номер ядра x | Изоляция | Покрытие | Внешний Ø | вес | Текущие значения в воздухе 30°C | Текущие значения погружены в 20 °C | |
| Кроссосекунд. | толщина | толщина | Приблизительно | Приблизительно | |||
| Номинальный | |||||||
| Фаза | Нейтральный | стоимость | |||||
| мм2 | мм | мм | мм | мм | В кг / км | А. | А. |
| 3х4+1х2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3х16+1х10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3х25+1х16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3х35+1х16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Стандарты
Международное: IEC 60502-1, IEC 60228,
Китай: GB/T 12706, (GB/T 18380-3 только для ZR-YJV)
Другие стандарты, такие как BS, DIN и ICEA по запросу
Технические данные
Номинальное напряжение:00,6/1 кВ
Максимальная температура проводника: ниже нормы (90ОC), чрезвычайная ситуация (130ОC) или короткого замыкания не более 5 с (250°C).
Минимальная температура окружающей среды 0ОC, после установки и только при фиксированном положении кабеля
Минимальный радиус изгиба: 20 x кабельный O.D для одного ядра
15 x кабеля O.D для многоядерного
Сертификаты
CE, RoHS, , KEMA и другие по запросу
Коммерческие товары:
Условия оплаты: 30% T/T до производства, 70% T/T до поставки
Упаковка: деревянный железный барабан
