Электрический кабель XLPE
Электрический кабель XLPE

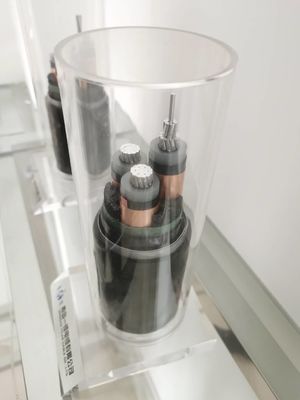

XLPE-кабель относится к перекрестно связанному полиэтиленовому изоляционному алюминиевому корпусу бронированного кабеля. В XLPE-кабеле алюминиевая проволока сначала защищается в виде полупроводящей экструзии.Провод с натяжкой обеспечивает гладкую поверхность проводника и предотвращает образование полости на поверхности проводника при изгибе кабеля. Защищенный проводник изолирован экструдированным соединением XLPE. Изоляционный слой дополнительно защищен слоем неметаллического полупроводникового материала,и нанесен на него немагнитный металлический защитный слой в виде медной или алюминиевой ленты. Если это многоядерный кабель, соедините проволоку с подходящим наполнителем в разрыв и оберните ее ПВХ-лентой или экструдированным ПВХ.на внутренней оболочке имеется немагнитная алюминиевая проволока/лента/лента для одноядерных кабелей и стальная проволока для многоядерных кабелейВ качестве верхней одежды экструдируют слой из ПВХ/ПЭ, обычно с задней стороной для предотвращения проникновения влаги.
Физические и электрические характеристики
| Номер ядра x | Изоляция | Покрытие | Внешний Ø | вес | Текущие значения в воздухе 30°C | Текущие значения погружены в 20 °C | |
| Кроссосекунд. | толщина | толщина | Приблизительно | Приблизительно | |||
| Номинальный | |||||||
| Фаза | Нейтральный | стоимость | |||||
| мм2 | мм | мм | мм | мм | В кг / км | А. | А. |
| 3х4+1х2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3х16+1х10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3х25+1х16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3х35+1х16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Пространственные характеристики изолятора XLPE
Пространственная характеристика изоляторов XLPE заключается в том, что длинные молекулярные цепи полиэтилена перекрестно связаны друг с другом посредством процесса, аналогичного вулканизации резины,тем самым образуя трехмерную сетевую структуру с сильной связьюЧистый полиэтилен является термопластичным материалом, который смягчается и становится пластичным при нагревании, а твердится при охлаждении.После нагрева он будет постоянно затвердевать.Благодаря процессу перекрестного соединения изоляционный слой полиэтилена кабеля имеет тепловую устойчивость, а точка плавления также значительно улучшается.Изолированные кабели XLPE обладают более высокой теплостойкостью и, следовательно, лучшей устойчивостью к тепловым деформациямИз-за превосходных тепловых характеристик мощность кабелей XLPE выше, чем у традиционных кабелей.
Сфера применения
XLPE кабели подходят для 132 кВ Putuo высоковольтных и ультравысоковольтных приложений.в которых диэлектрические потери играют важную рольПо сравнению с другими высоковольтными кабелями, этот кабель легкий в весе, поэтому его можно легко растянуть.он может быть установлен в наклонной или вертикальной операции без колебанийИзоляционный материал XLPE имеет чрезвычайно высокую влагостойкость, поэтому при подключении и окончании не требуются особые меры предосторожности.Время, необходимое для подключения кабелей XLPE, меньше, чем для любого другого обычного кабеля аналогичного качестваЭти кабели могут безопасно использоваться в любой вибрационной планировке, такой как мосты.Они не опасны для пожара.Такие кабели менее подвержены отказу из-за старения и имеют более длительный срок службы.
