| MOQ: | Могущий быть предметом переговоров |
| цена: | negotiable |
| standard packaging: | Утюг-деревянный барабанчик или весь деревянный барабанчик |
| Delivery period: | 8-15 дней |
| payment method: | L/C, T/T |
| Supply Capacity: | 100км в месяц |

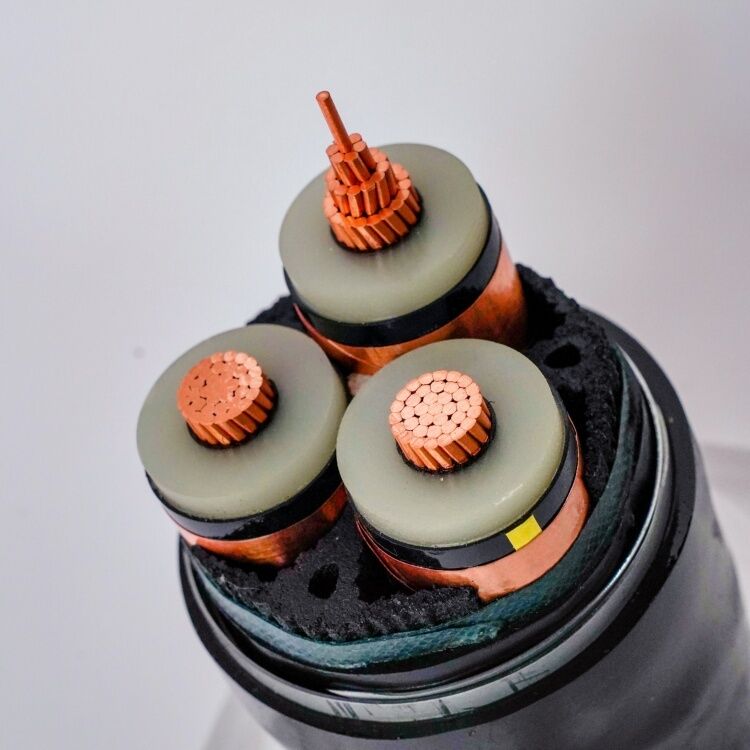

600/1000В, XLPE изолированный кабель в соответствии с IEC 60502-1
Область применения
Эти кабели используются для питания в низковольтных системах установки и подходят для установки в помещениях и на открытом воздухе, кабельных каналах, подземных станциях питания и обмена,местное распределение энергии, и промышленных предприятий без механических повреждений.
Кондуктор
Проводник должен быть обычной или металлически покрытой горящей меди или обычного алюминия или алюминиевого сплава в соответствии с IEC 60228 уровня 1 или 2, или должен быть обычной или металлически покрытой меди класса 5.
Изоляция
Материал и толщина XLPE должны соответствовать требованиям IEC 60502 или BS 5467 и подходят для непрерывной работы при температуре 90 °C.
Физические и электрические характеристики
| Номер ядра x | Изоляция | Покрытие | Внешний Ø | вес | Текущие значения в воздухе 30°C | Текущие значения погружены в 20 °C | |
| Кроссосекунд. | толщина | толщина | Приблизительно | Приблизительно | |||
| Номинальный | |||||||
| Фаза | Нейтральный | стоимость | |||||
| мм2 | мм | мм | мм | мм | В кг / км | А. | А. |
| 3х4+1х2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3х16+1х10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3х25+1х16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3х35+1х16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Сборка/внутренняя крышка
Для кабелей с круглыми ядрами, за исключением кабелей с более чем пятью ядрамиИспользование перекрытых внутренних покрытий допускается только при значительном заполнении разрыва между ядрами. Перед нанесением экструдированного внутреннего слоя покрытия разрешается использовать подходящий клей. Материал должен быть совместим с изоляционным материалом,и материал, используемый для внутреннего покрытия и заполнения слоя, должен быть подходящим для рабочей температуры кабеля и совместим с изоляционным материалом; для кабелей, не содержащих галогенов, внутренний слой покрытия и заполнения также должен быть соединением, не содержащим галогенов.
Броня
Согласно IEC 60502-1, алюминиевая/цинкованная сталь/стальная проволока спирально завернута на внутреннем крышке,и двойной алюминиевой/стальной ленты и меди/консервированной меди также могут быть изготовлены в соответствии с требованиями.
Внешняя оболочка
Внешняя оболочка должна быть из экструдированного ПВХ типа ST1/ST2, полиэтилена типа ST3/ST7, галогенового соединения ST8, полихлоропрона,хлоросульфонированный полиэтилен или аналогичные полимеры в соответствии с IEC 60502-1Тип SE1 также доступен по запросу.
Огневая производительность кабельной оболочки
Кабель может быть оснащен специальной огнеупорной пленкой из ПВХ, чтобы соответствовать требованиям испытаний на огнеупорность IEC 60332-3-22, IEC 60332-3-23 и IEC 60332-3-24,и материалы без галогена соответствуют IEC60754-1 / 2 и IEC 60684 -2.
|
|
