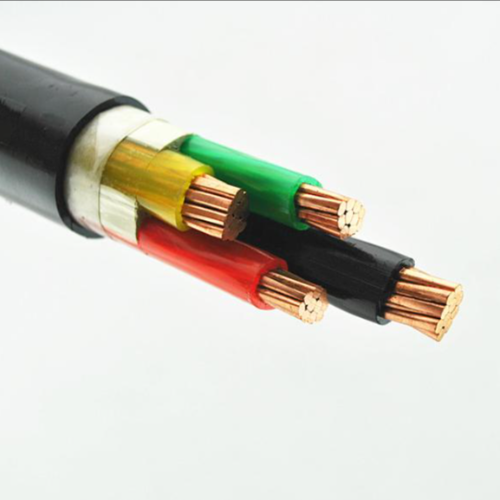

3 ядра MV XLPE Электрический кабель Медный проводник для промышленных установок
Применение
Используется в трансформаторных станциях, коммутационных блоках, электростанциях и промышленных предприятиях.в кабельных каналах, в воде, в условиях, когда кабели не подвергаются более тяжелым механическим нагрузкам и натяжным нагрузкам.
Стандарты
Международное: IEC 60502-2, IEC 60228
Китай: GB/T 12706.2-2008
Другие стандарты, такие какBS,DIN и ICEA по запросу
Строительство
1..... обнаженная медь
2..... внутренний слой полупроводящего материала
3..... изоляция ядра из полиэтилена с перекрестным соединением
4..... внешний слой полупроводящего материала
5..... полупроводящая лента
6..... экраны из медных проводов или ленты
7..... Наполнители, ленты, пряжа или бумага
8..... Нетканая лента или огнеупорная лента
9.... Общая оболочка: поливинилхлорид (PVC) или FR-PVC, PE, LSOH
Физические и электрические характеристики
| Номер ядра x | Изоляция | Покрытие | Внешний Ø | вес | Текущие значения в воздухе 30°C | Текущие значения погружены в 20 °C | |
| Кроссосекунд. | толщина | толщина | Приблизительно | Приблизительно | |||
| Номинальный | |||||||
| Фаза | Нейтральный | стоимость | |||||
| мм2 | мм | мм | мм | мм | В кг / км | А. | А. |
| 3х4+1х2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3х16+1х10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3х25+1х16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3х35+1х16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Подробная информация о кабеле питания (от 6 до 35 кВ)
YJ: Изоляция XLPE
V: ПВХ оболочка
32: бронежилеты из стальной проволоки
22: стальные ленточные бронежилеты
72: Алюминиевая проволока бронирование √1 ядро
62: бронежилеты из нержавеющей стали
ZR: огнестойкость
Этот продукт применим к линии электропередачи и распределения с номинальным напряжением переменного тока ((U0/U) системы 3,6 кВ-26 кВ/36 кВ. Он направляется в воздухе (кабельный мост, внутренняя стена,и поднос) и почвы ((прямо похоронен, кабельной траншеи, трубы и т.д.) соответственно в зависимости от различия структуры защитного слоя.
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
